Elektroinštalácia do zateplenia fasády

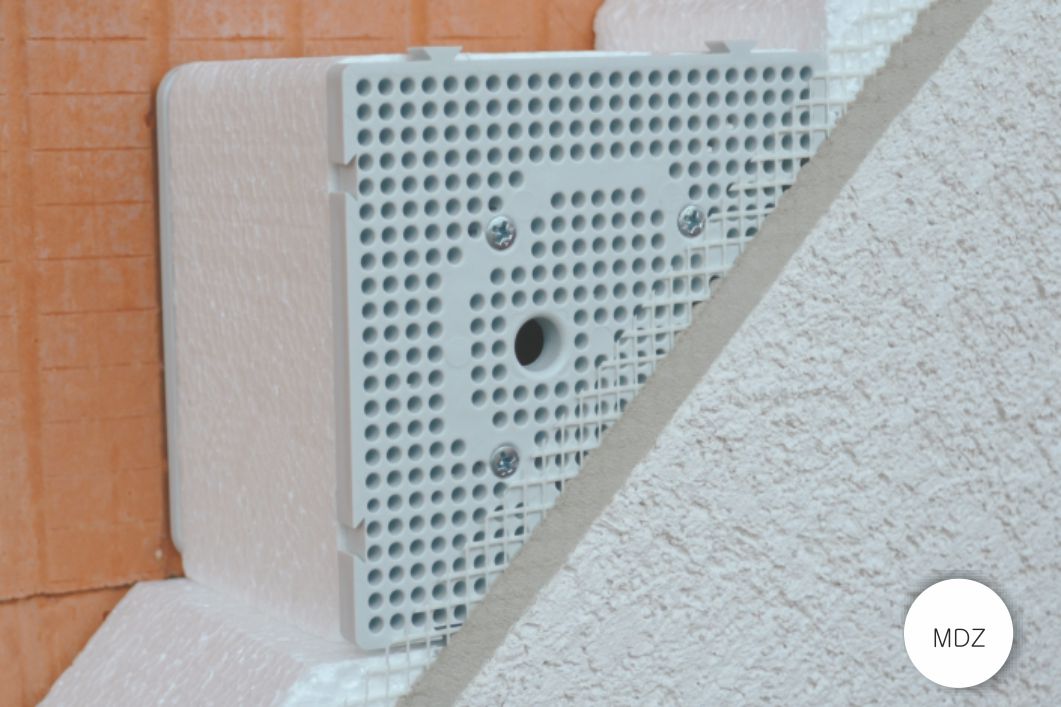

MDZ & MDZ XL

Montážne dosky do zateplenia



  • Pre pevné uchytenie prístrojov do zateplených fasád budov (vonkajšie svetlá, pohybové senzory, zásuvky 400 V)
  • Minimalizuje vytváranie tepelných mostov
  • Vhodné pre bežné typy kontaktného zateplenia (fasádny polystyrén, minerálna vata)
  • Možná inštalácia zariadenia pri hrúbke zatepľovacej vrstvy 50200 mm

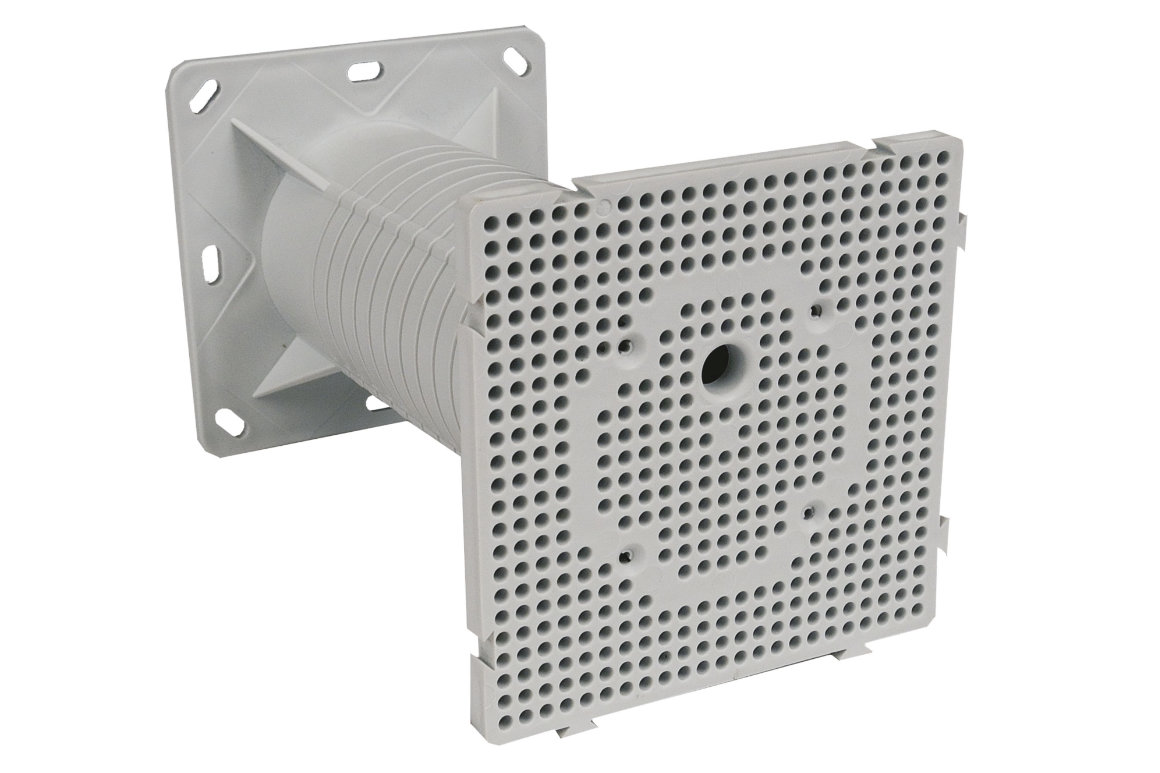

  • MDZ – je možné spájať do ľubovoľného montážneho poľa

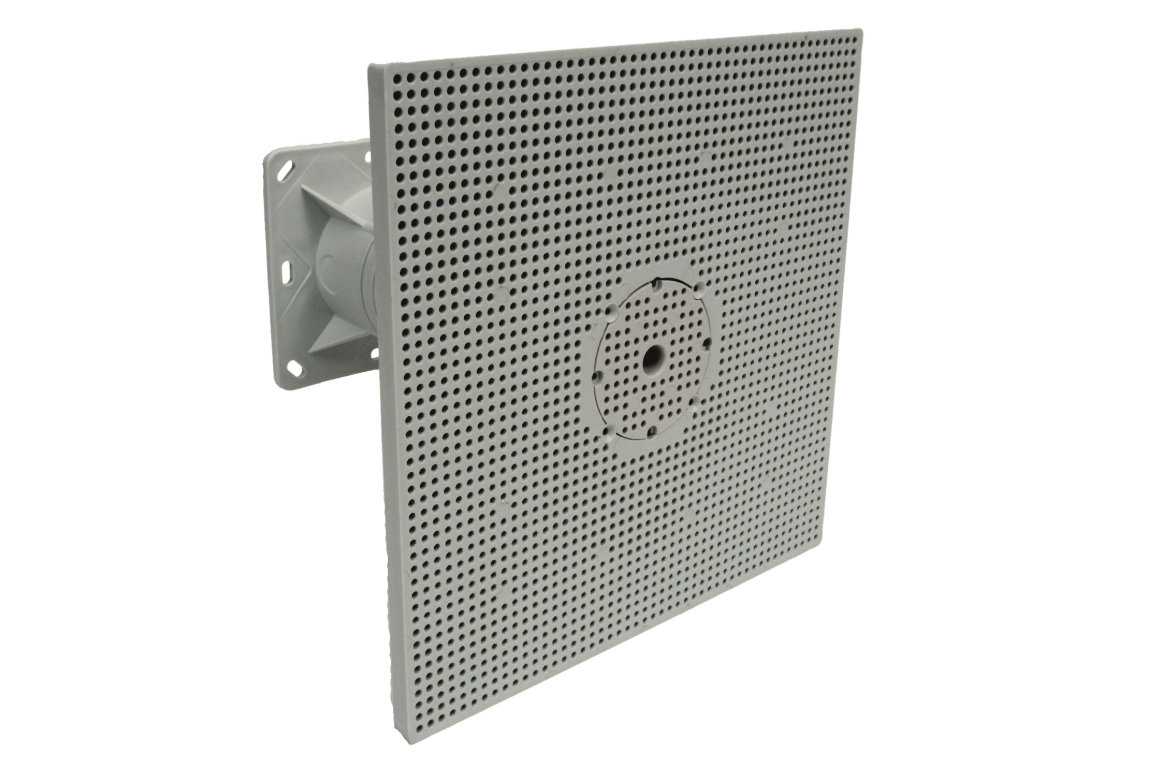

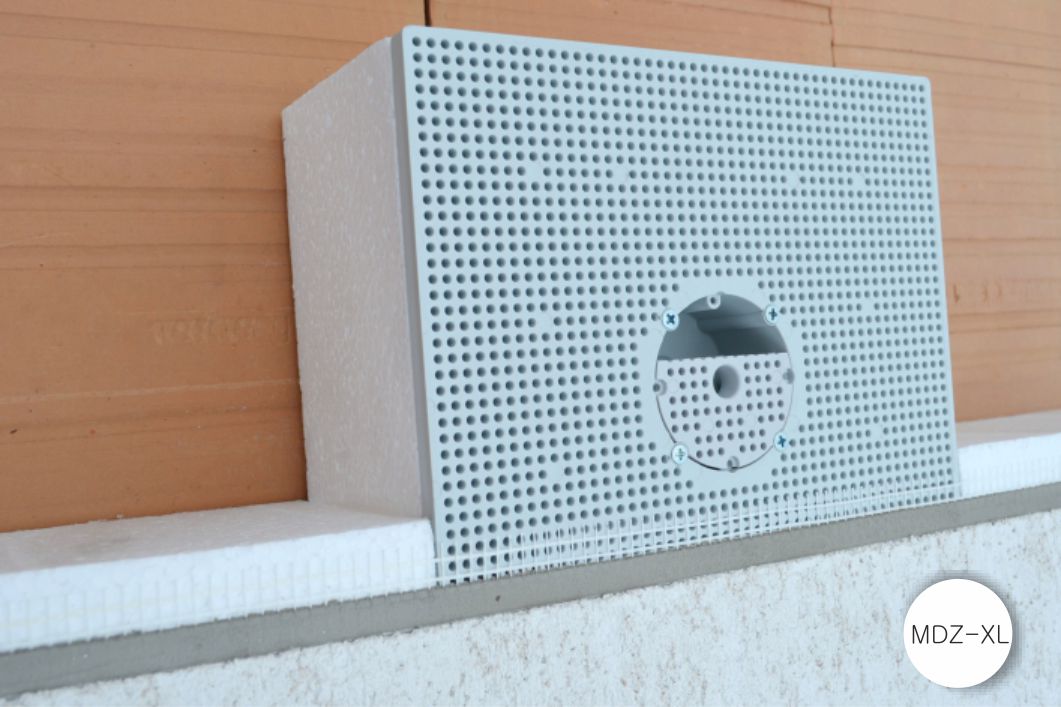

  • MDZ XL – obsahuje integrovanú krabicu určenú predovšetkým na svorkovanie, ale je možné použiť ju ako klasickú krabicu pod vypínač alebo zásuvku
  • Súčasťou balenia sú hmoždinky, samorezné skrutky a klasické skrutky

Rozmer MDZ: 119x119x200mm
Rozmer MDZ XL: 238x238x200mm
Materiál: samozhášavý, bezhalogénový PP
Teplotná odolnosť: od -25 do +60 °C
Nosnosť: max. 4 kg

Návod:

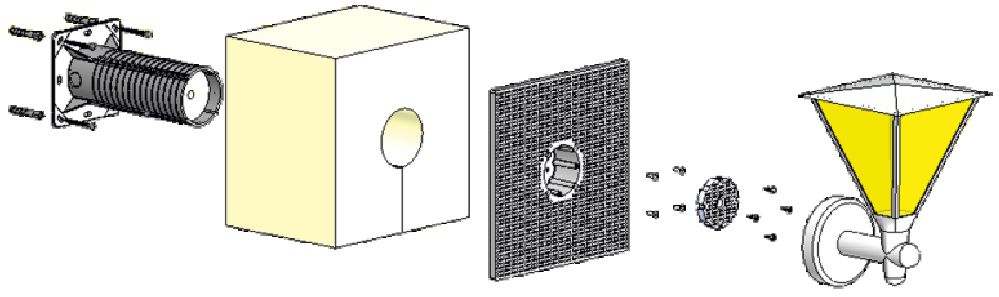

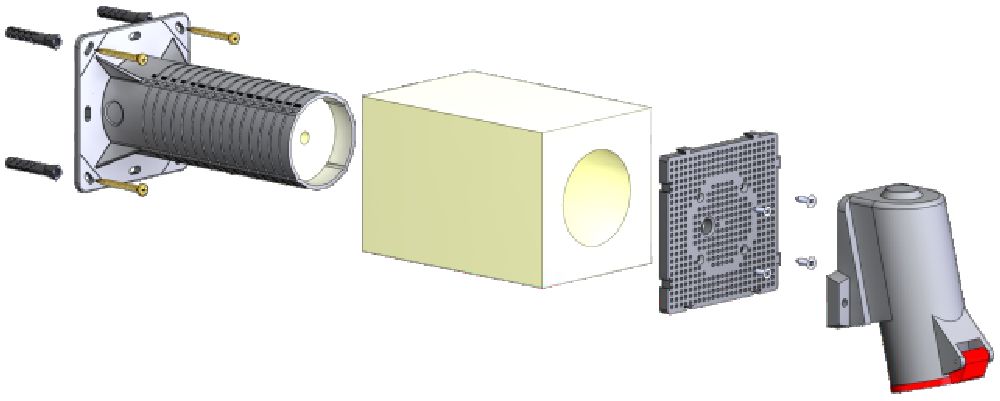

1. Montáž prebieha spolu s inštaláciou zatepľovacieho systému
2. Nosič sa upevní k stene so samoreznými skrutkami a hmoždinkami podľa typu steny
3. Nosičom sa pretiahne kábel a vloží sa do izolácie skrátená podľa potreby
4. Pomocou štyroch skrutiek sa k nosiču pripevní doska, na ktorú sa prevedie konečná montáž
5. Pri montáži zásuvky 400 V odporúčame chemické kotvy

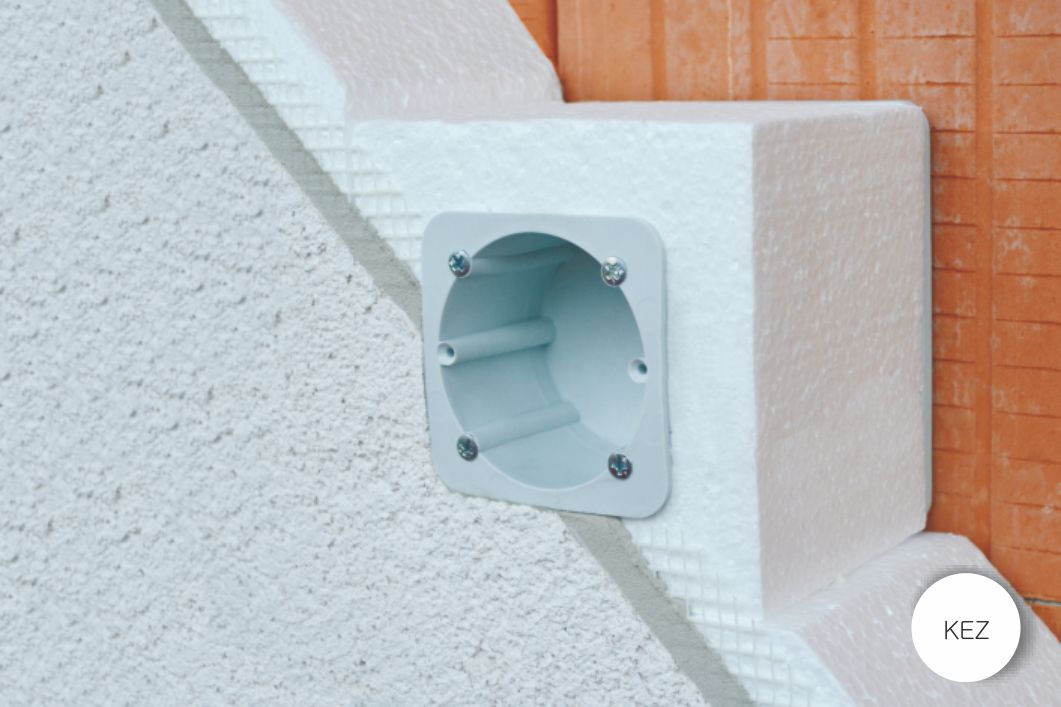

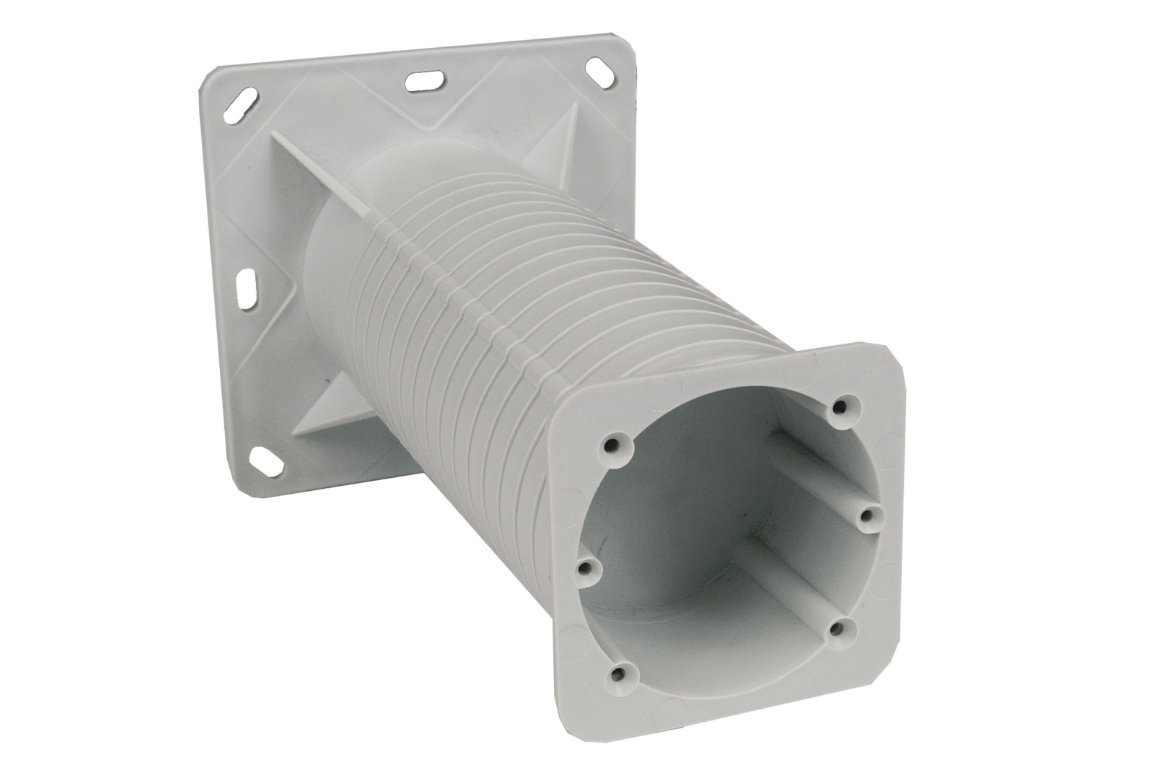

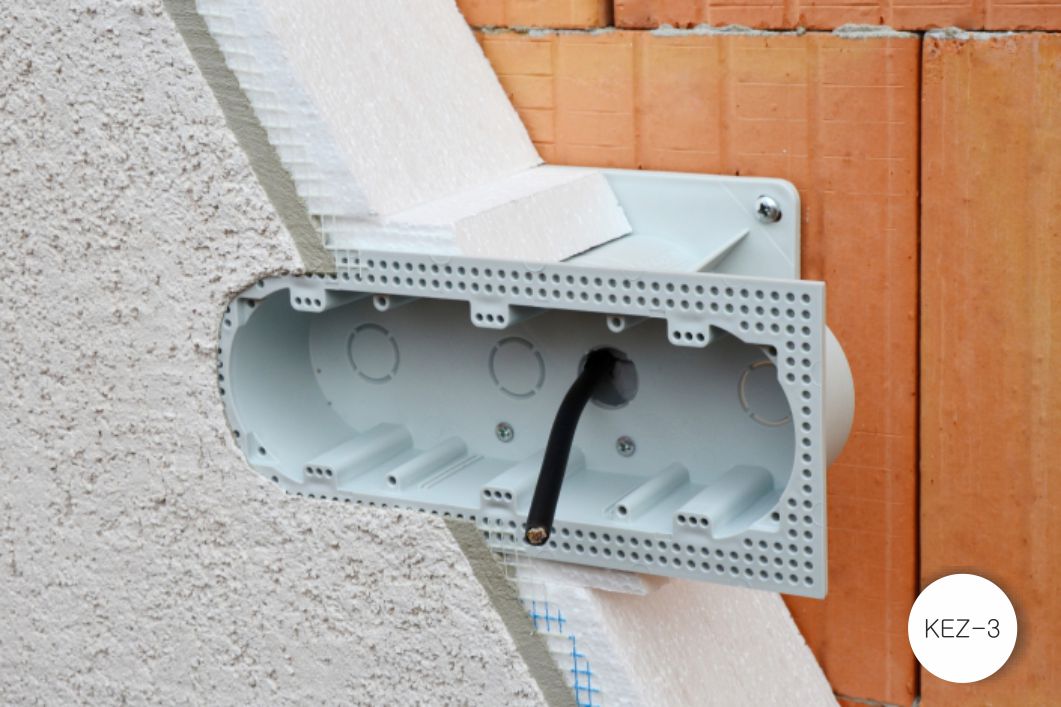

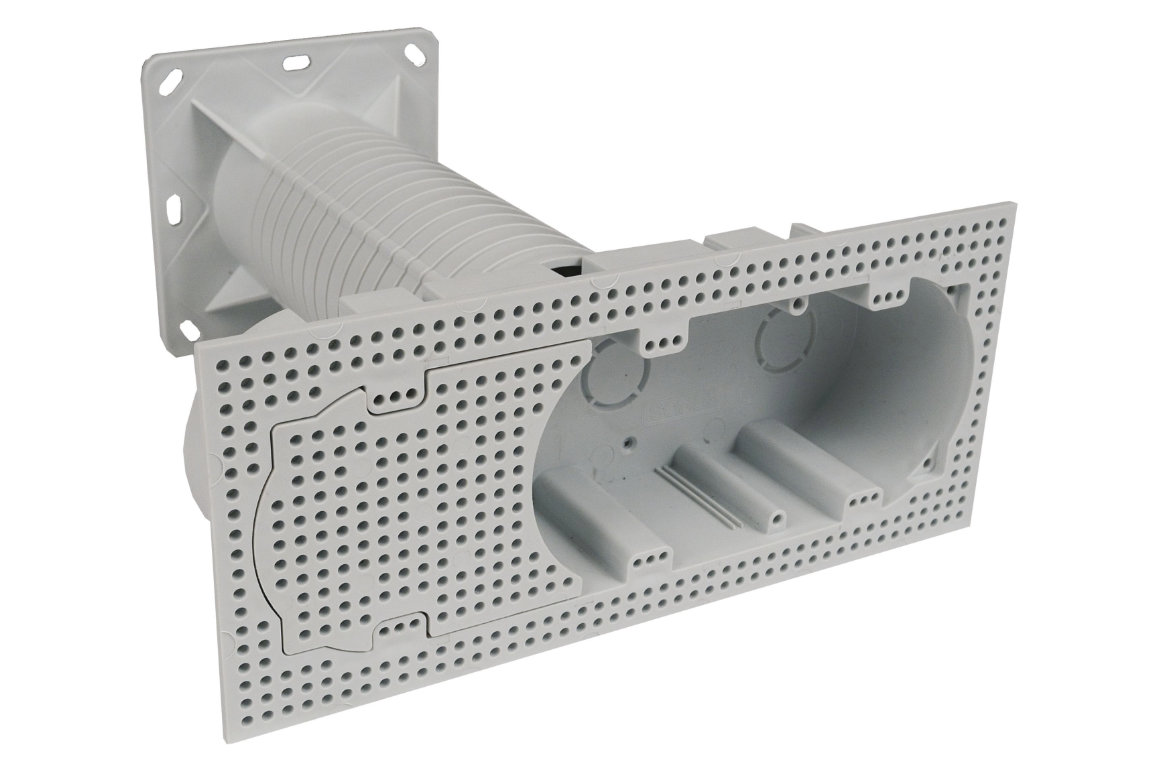

KEZ & KEZ-3

Elektroinštalačná krabica do zateplenia



  • pre inštalácie zásuviek a vypínačov do zateplených fasád budov
  • eliminuje vytváranie tepelných mostov
  • vhodné pre bežné typy kontaktného zateplenia (fasádny polystyrén, minerálna vata)
  • možná inštalácia zariadenia pri hrúbke zatepľovacej vrstvy 50200 mm
  • KEZ – pre samostatné prístroje pri hrúbke zateplenia 50200 mm
  • KEZ3 pre inštaláciu dvoch alebo troch prístrojov v združených rámčekov pri hrúbke zateplenia 100-250 mm
  • Súčasťou balenia sú hmoždinky, samorezné skrutky a klasické skrutky

Inštalácia prístroja s krytím zodpovedajúcemu prostrediu. Na hrubšiu omietku odporúčame utesniť prístroj silikónom.
Materiál: samozhášavý bezhalogenový PP
Teplotná odolnosť: od -25 do +60 °C

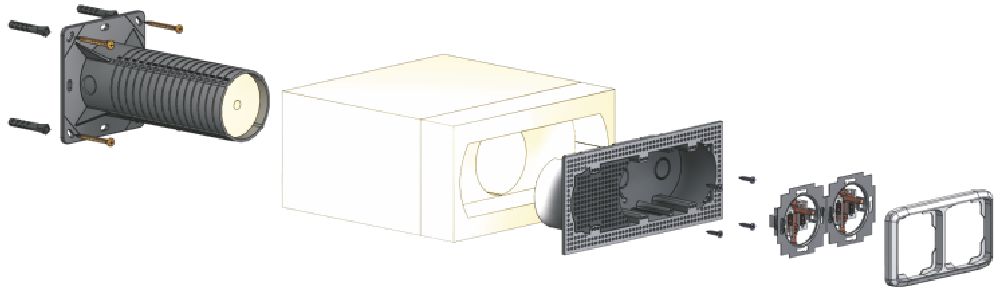

Návod:

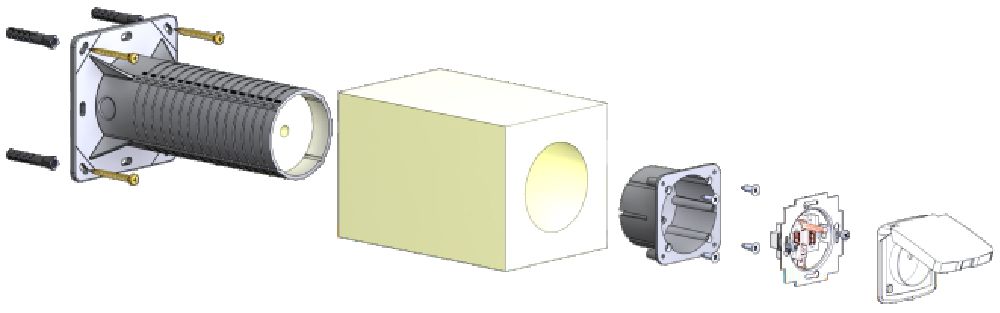

1. Montáž prebieha v priebehu inštalácie zateplenia
2. Podľa hrúbky izolačnej vrstvy je nutné pred inštaláciou odrezať nosič, vrátane vloženej izolácie na potrebnú dĺžku
3. Nosič sa upevní k stene samoreznými skrutkami a hmoždinkami podľa typu steny
4. Nosičom sa pretiahne kábel a vloží skrátená izolácia
5. Pomocou štyroch skrutiek sa k nosičom pripevní krabica, v ktorej sa prevedie konečná montáž
