BSKH_CZ
| EAN kód | 8595568904232 |
| Colná nomenklatúra | 73269098 |
| Váha | 1,2760 kg/ks |
| Povrchová úprava | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť | -50 - 150 °C |
| Vyhovuje normám | ČSN EN 61537 |
| Hrúbka plechu | 2 mm |
| Počet skrutiek pre spojenie | 16 |

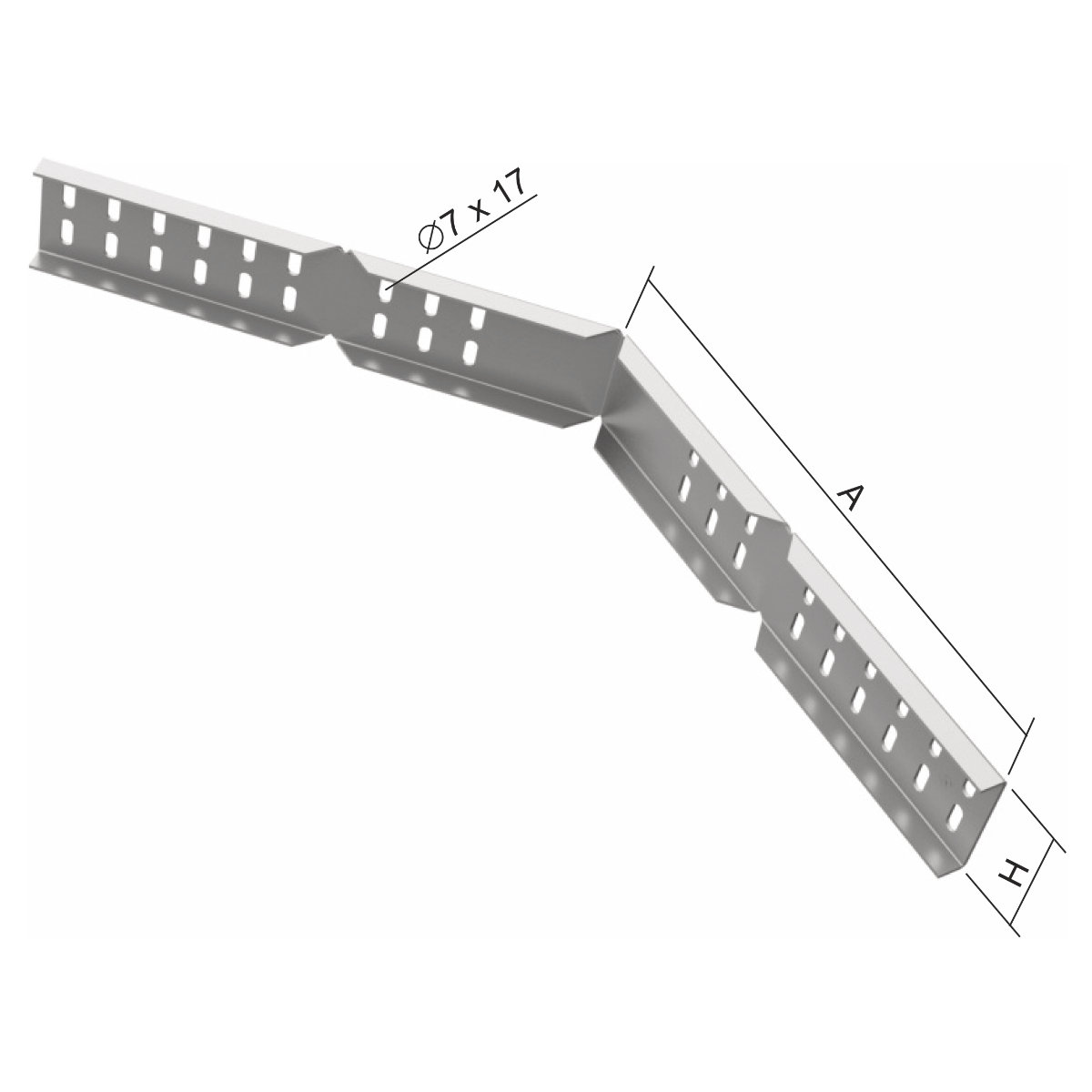

| Rozmer A | 315 mm |
| Rozmer H | 114 mm |

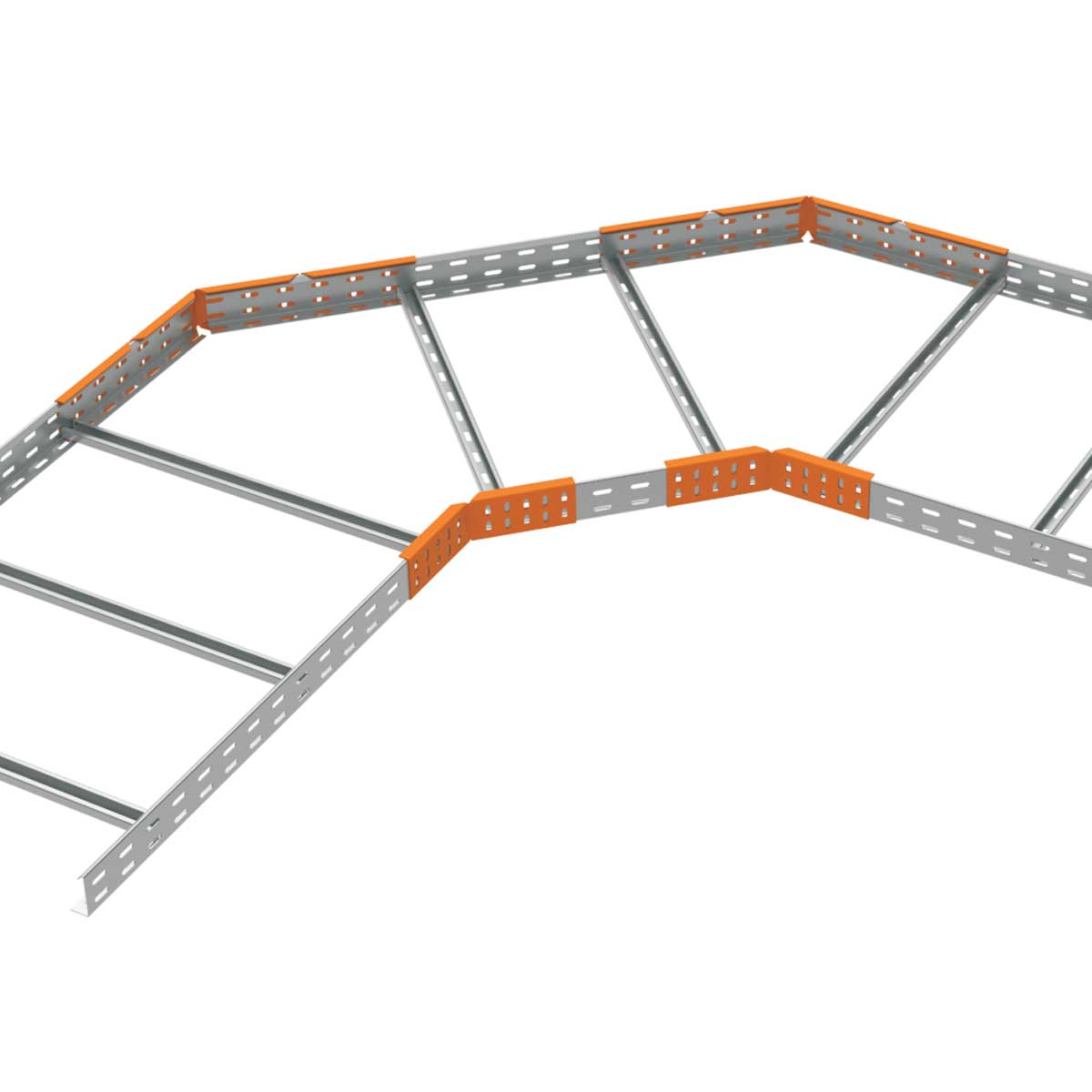

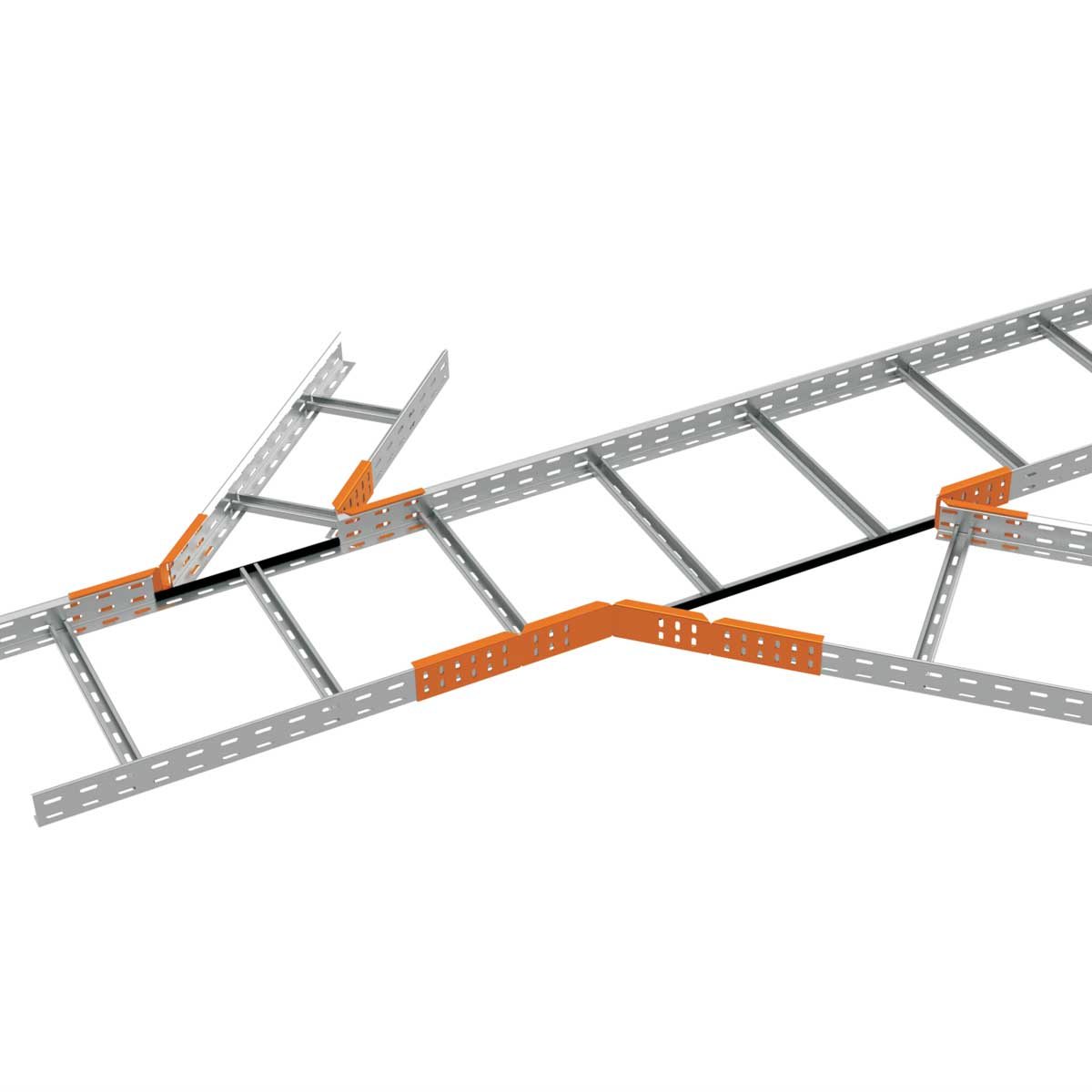

Slúži na vytvorenie odbočenia trasy káblových lávok alebo ako náhrada tvaroviek káblových lávok alebo vytvorenie zmeny trasy pod rôznym uhlom aj rôznym polomerom ohybu. Spojky predstavujú ekonomicky výhodnejší a univerzálnejší spôsob vytvorenia odbočenia trasy v horizontálnom smere. Pri odbočení trasy sa odreže bočnica káblovej lávky cca 15 mm nad dnom - v ose spodného radu dierovania. Hranu je nutné vybaviť chráničom hrán NCH. Upevnenie spoja sa vytvára skrutkami NSM 6X10.
