EAN kód | 8595057628540 |
Colná nomenklatúra | 83024190 |
Váha | 1,6000 kg/ks |
Povrchová úprava | žiarový zinok ponorom |
Max. záťaž | 350 kg |

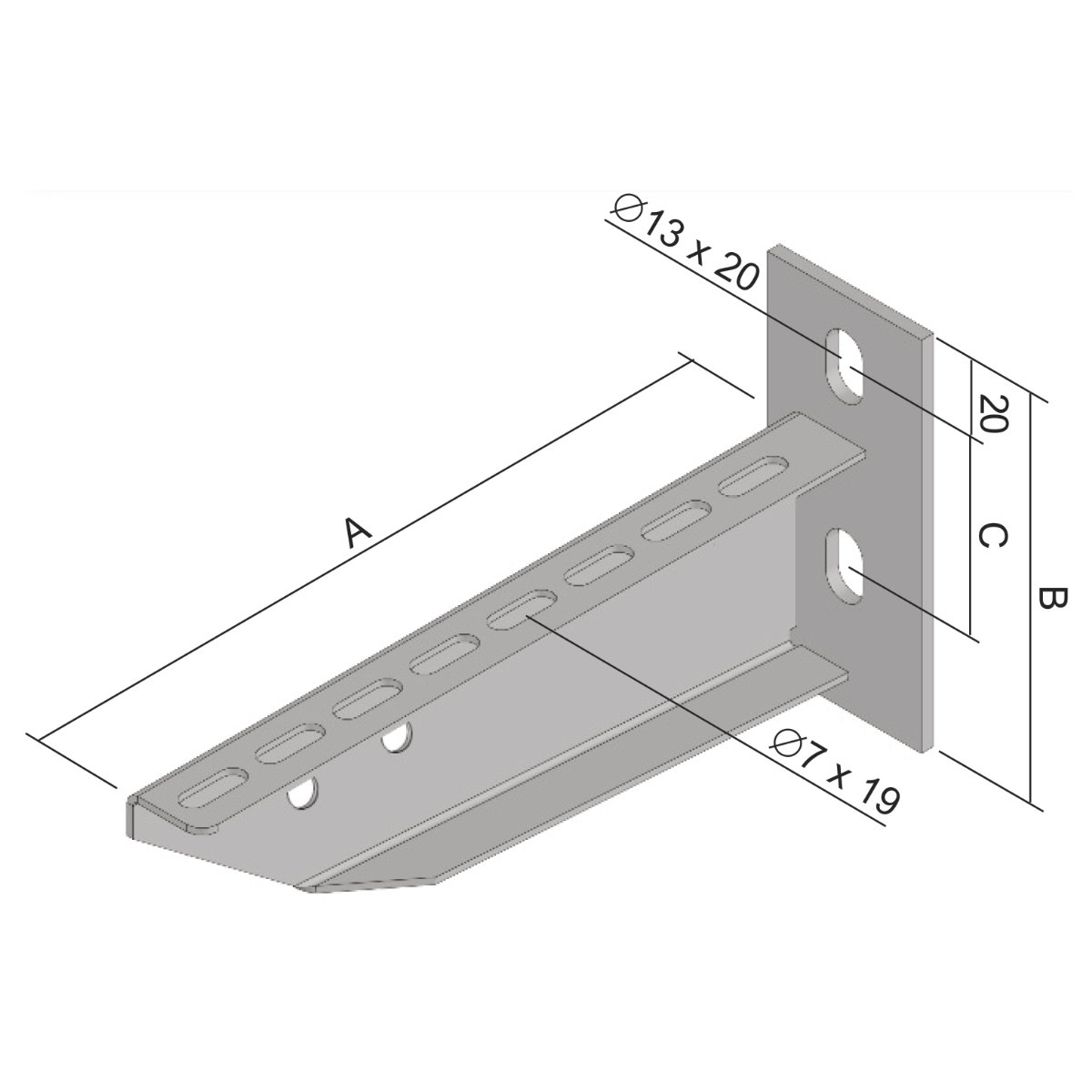

Rozmer A | 620 mm |
Rozmer B | 155 mm |
Rozmer C | 90 mm |
Pre šírku žľabu | 600 mm |
Pre výšku žľabu | 35 - 110 mm |

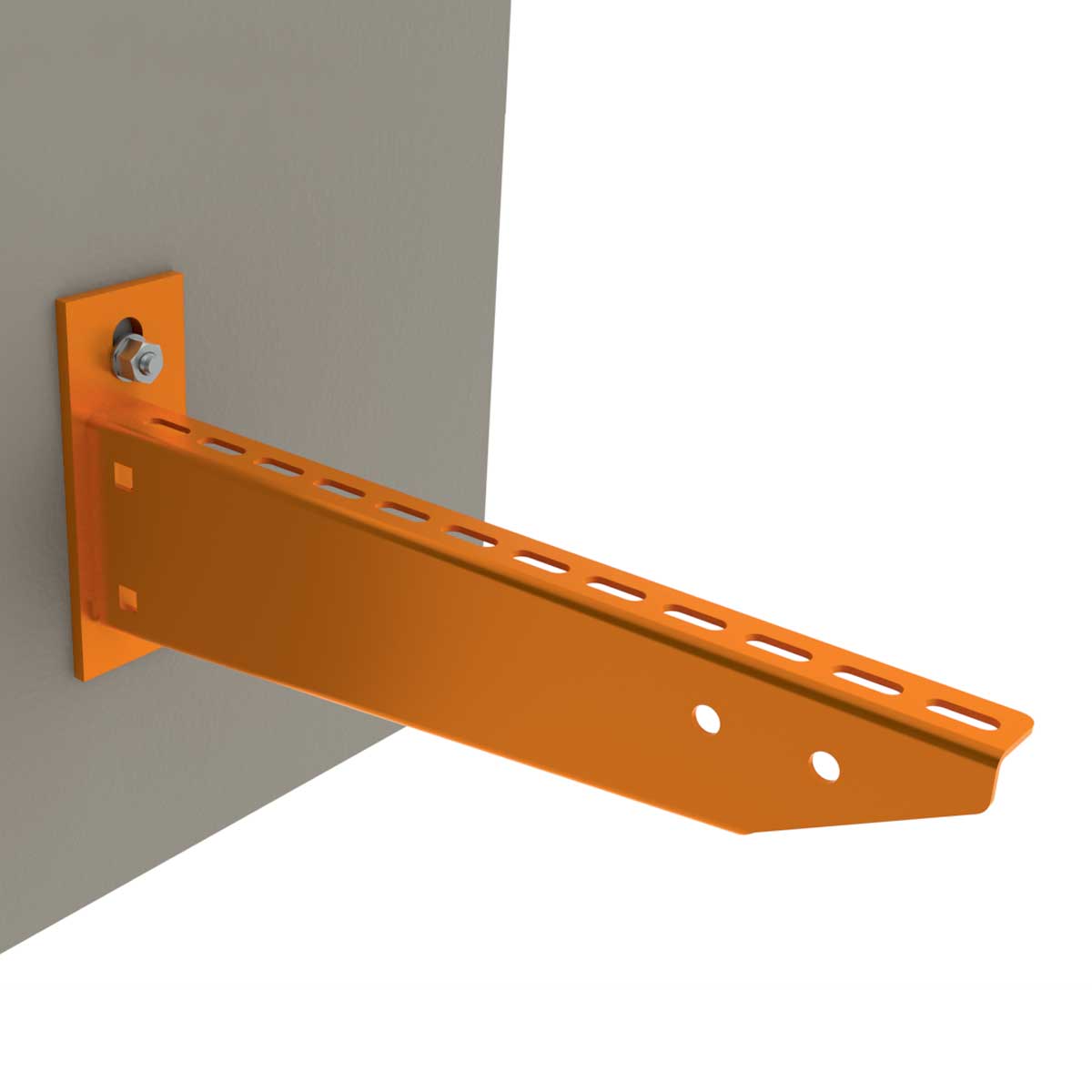

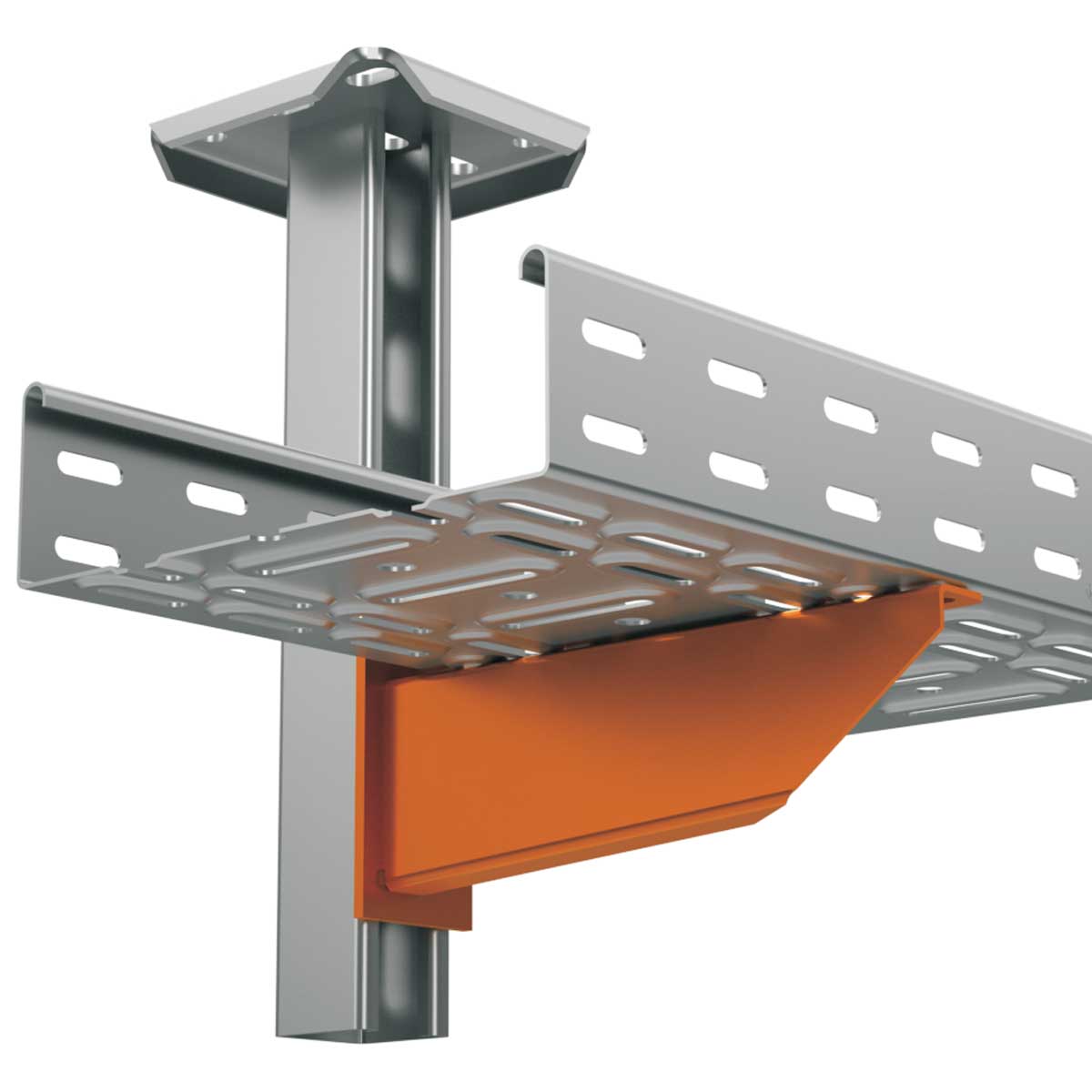

Držiak je určený na montáž na stenu alebo na stropný profil. Na montáž na stropný profil SPL a SPS sa použijú posuvné matice PM 41 M 10 spoločne so skrutkami S 10X20 (2 ks). Na pripevnenie na stropný profil SPLN, SPSN alebo SPU sa použijú skrutky S 10X20, matica M 10 a podložka PD 10. Na pripevnenie káblového žľabu na držiak ťažký DT sa použijú skrutky NSM 6X10.
