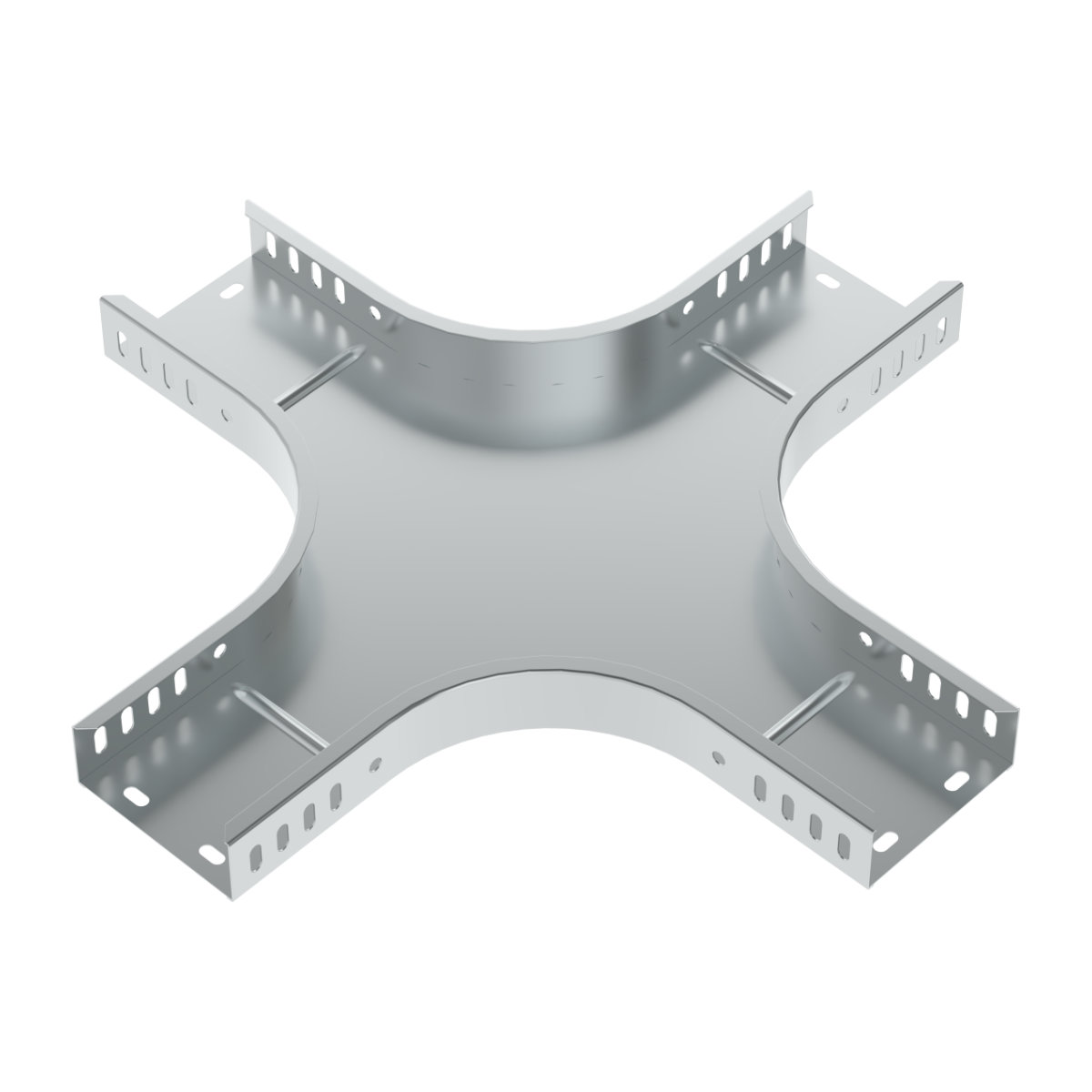

Ilustračný obrázok
To download 3D models, please login or create an account and request access.
KR_CZ
| EAN kód | 8595057637610 |
| Colná nomenklatúra | 73089059 |
| Váha | 1,3730 kg/ks |
| Povrchová úprava | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť | -50 - 150 °C |
| Vyhovuje normám | ČSN EN 61537 |
| Hrúbka plechu | 0,8 mm |
| Počet skrutiek pre spojenie | 16 |
| Rozmer A | 103 mm |
| Rozmer B | 503 mm |
| Rozmer H | 40 mm |
| Pre šírku žľabu | 100 mm |
| Pre výšku žľabu | 35 mm |
Upevnenie spoja sa vykonáva skrutkou NSM 6X10. Na vytvorenie nerovnoramenného kríža sa použije odbočka horizontálna OH alebo redukčné diely SU.
