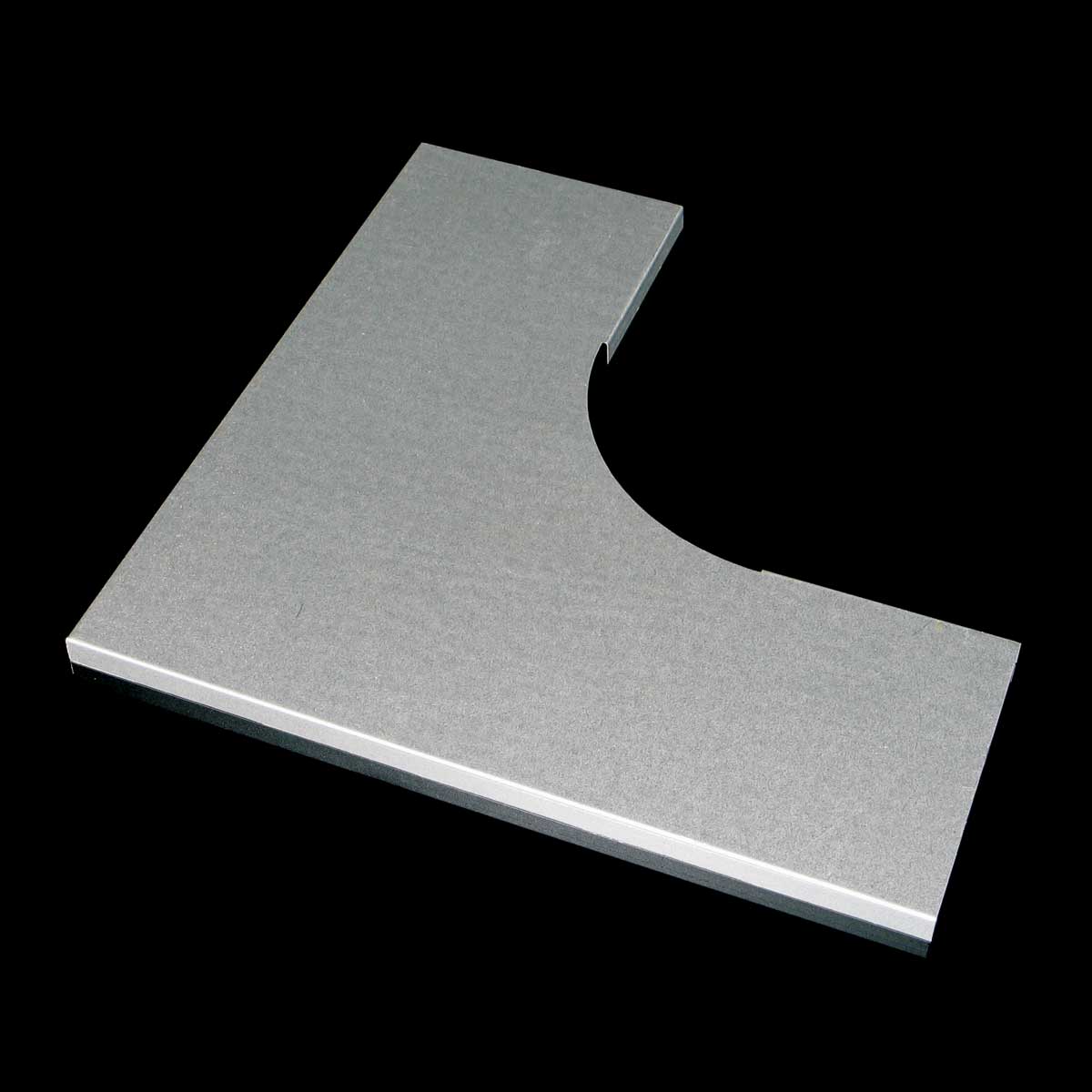

Ilustračný obrázok
To download 3D models, please login or create an account and request access.
NVO90_M3_CZ
| EAN kód | 8595057682504 |
| Colná nomenklatúra | 73089059 |
| Váha | 1,6180 kg/ks |
| Povrchová úprava | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť | -50 - 150 °C |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Vyhovuje normám | ČSN EN 61537 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu | 0,7 mm |

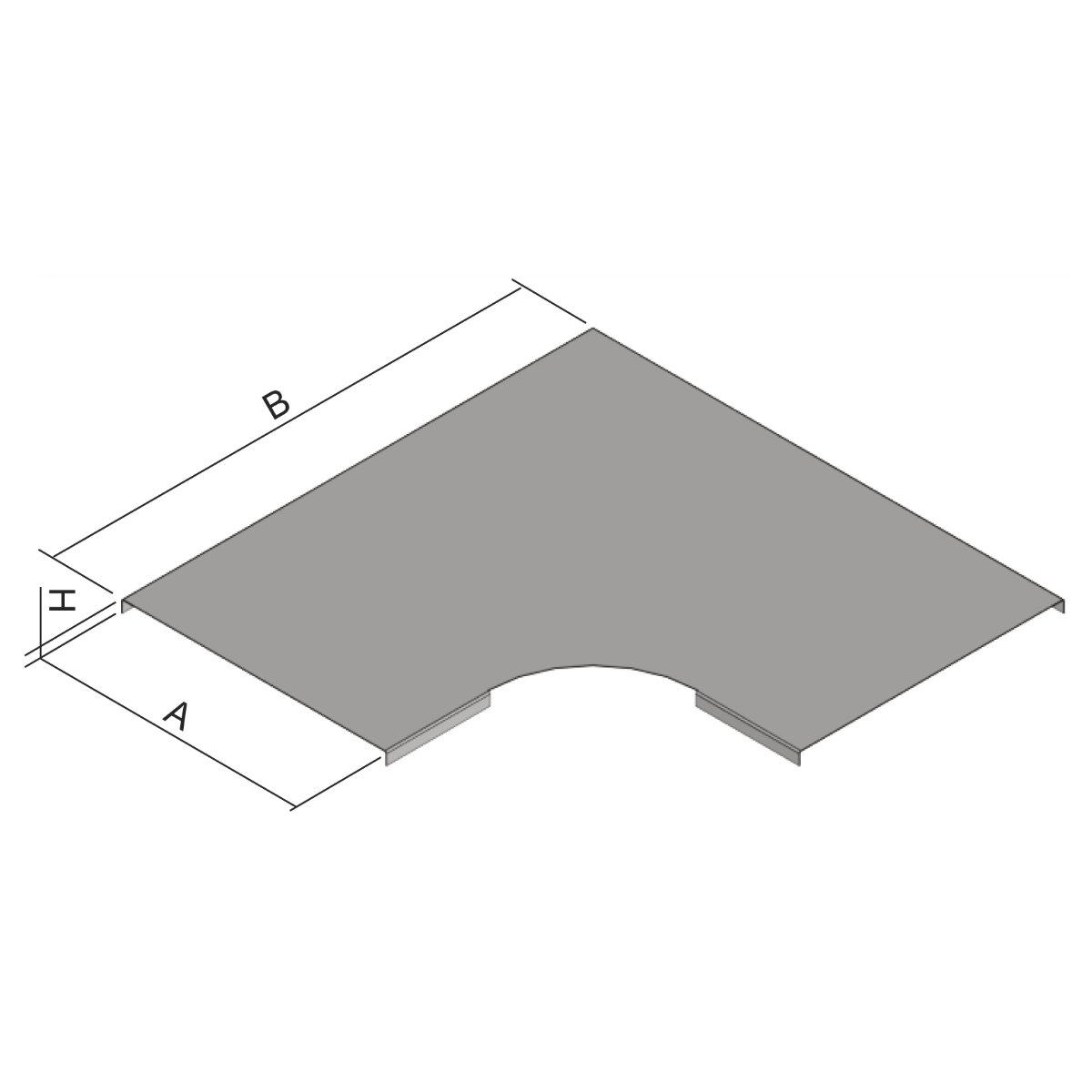

| Rozmer A | 504 mm |
| Rozmer B | 661 mm |
| Rozmer H | 15 mm |
| Pre šírku žľabu | 500 mm |
| Pre výšku žľabu | 50 - 100 mm |
Na upevnenie veka sa použije 5 ks úchytov veka VU. U veka oblúka NVO 90X500 je vonkajší pravý uhol nahradený skosením.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
