Ilustračný obrázok
To download 3D models, please login or create an account and request access.
O90_CZ
| EAN kód | 8595057650831 |
| Colná nomenklatúra | 73089059 |
| Váha | 0,9547 kg/ks |
| Povrchová úprava | žiarový zinok ponorom |
| Teplotná odolnosť | -50 - 150 °C |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Vyhovuje normám | ČSN EN 61537 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu | 0,8 mm |
| Počet skrutiek pre spojenie | 8 |

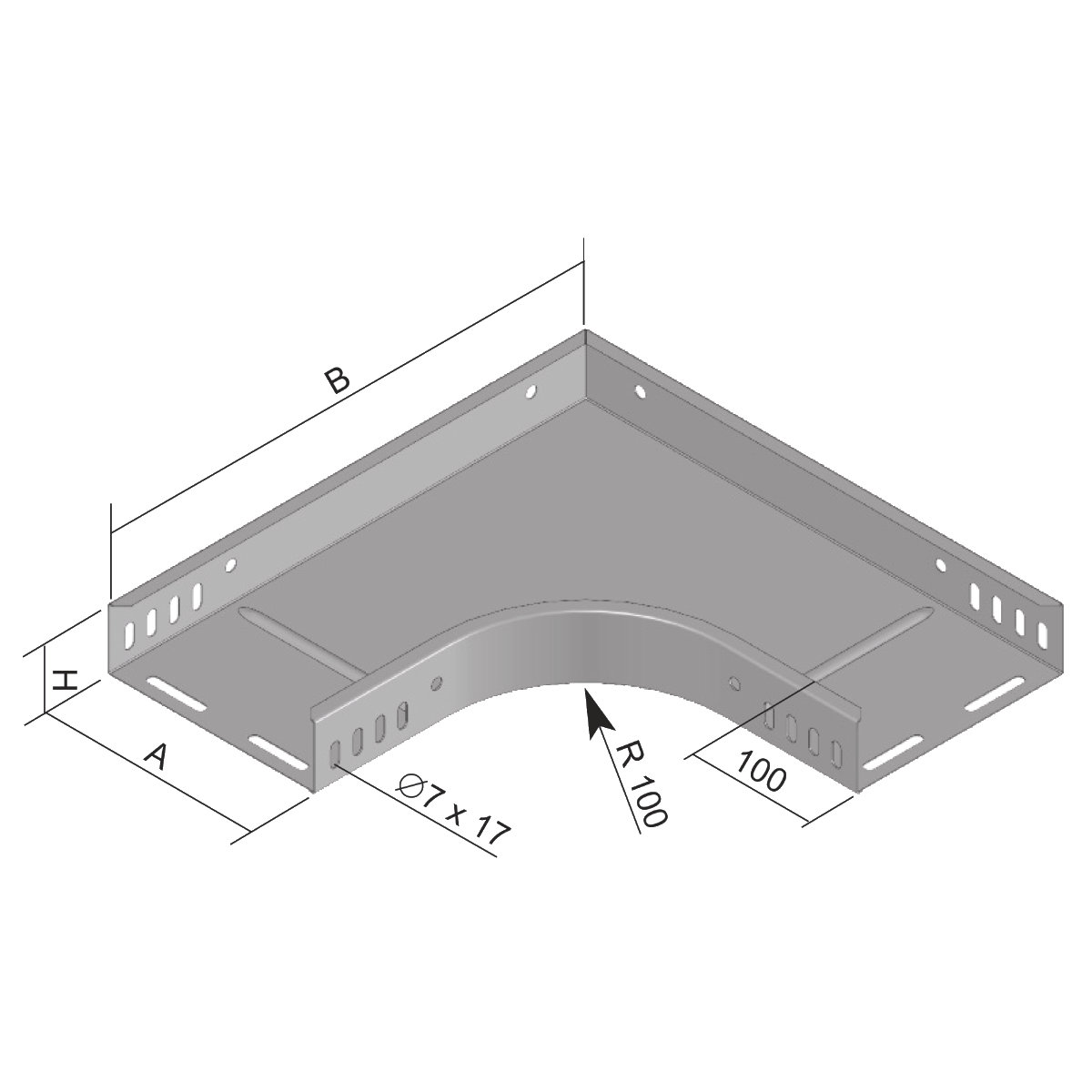

| Rozmer A | 103 mm |
| Rozmer B | 303 mm |
| Rozmer H | 65 mm |
| Pre šírku žľabu | 100 mm |
| Pre výšku žľabu | 60 mm |
Upevnenie spoja sa vykonáva skrutkou NSM 6X10.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
