Ilustračný obrázok
To download 3D models, please login or create an account and request access.
P_CZ
| EAN kód | 8595057627734 |
| Colná nomenklatúra | 72169180 |
| Váha | 0,4980 kg/m |
| Povrchová úprava | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť | -50 - 150 °C |
| Dĺžka | 2000 mm |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Vyhovuje normám | ČSN EN 61537 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu | 0,8 mm |
| Počet skrutiek pre spojenie | 4 |

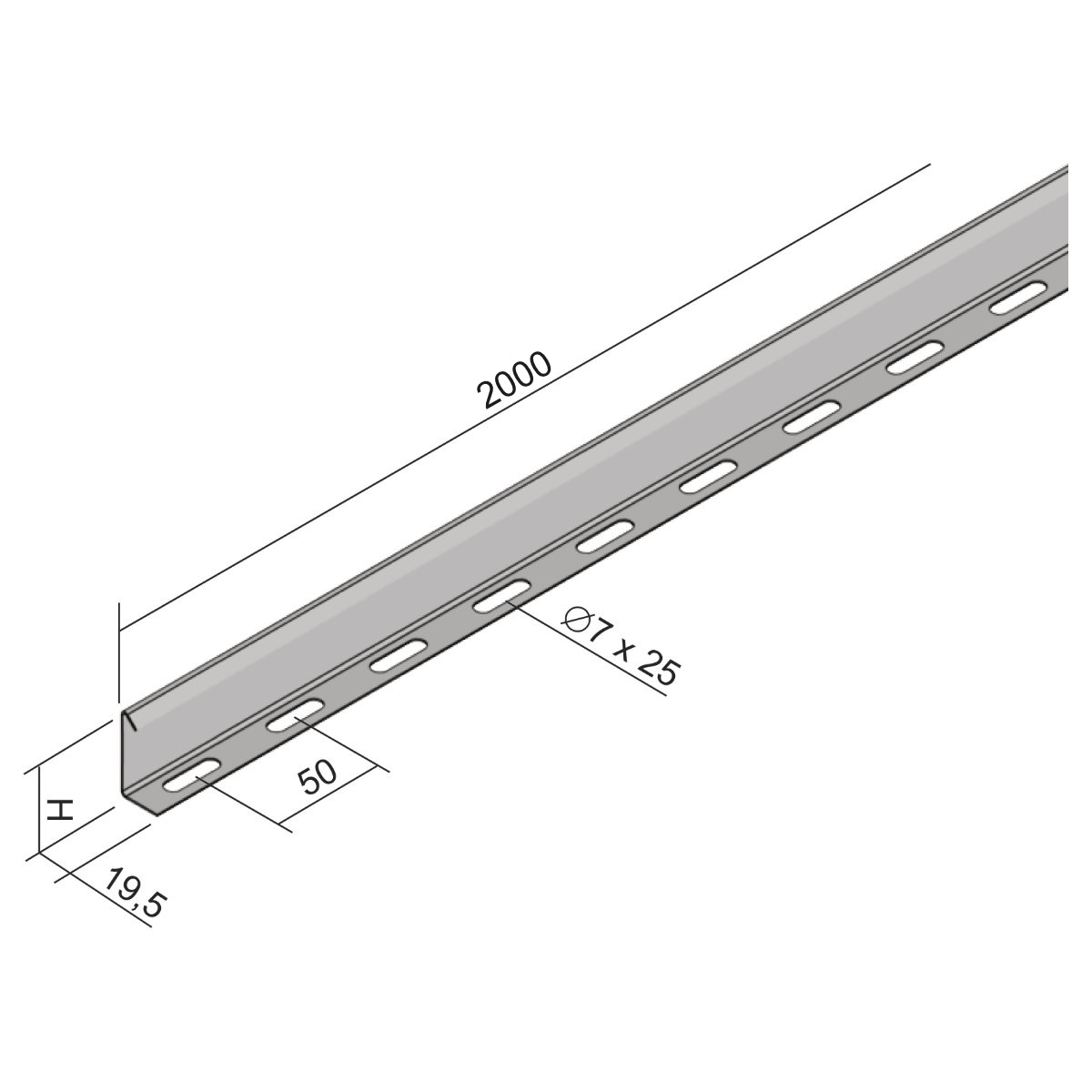

| Rozmer A | 19,5 mm |
| Rozmer D | 50 mm |
| Rozmer H | 54 mm |
| Pre výšku žľabu | 60 mm |

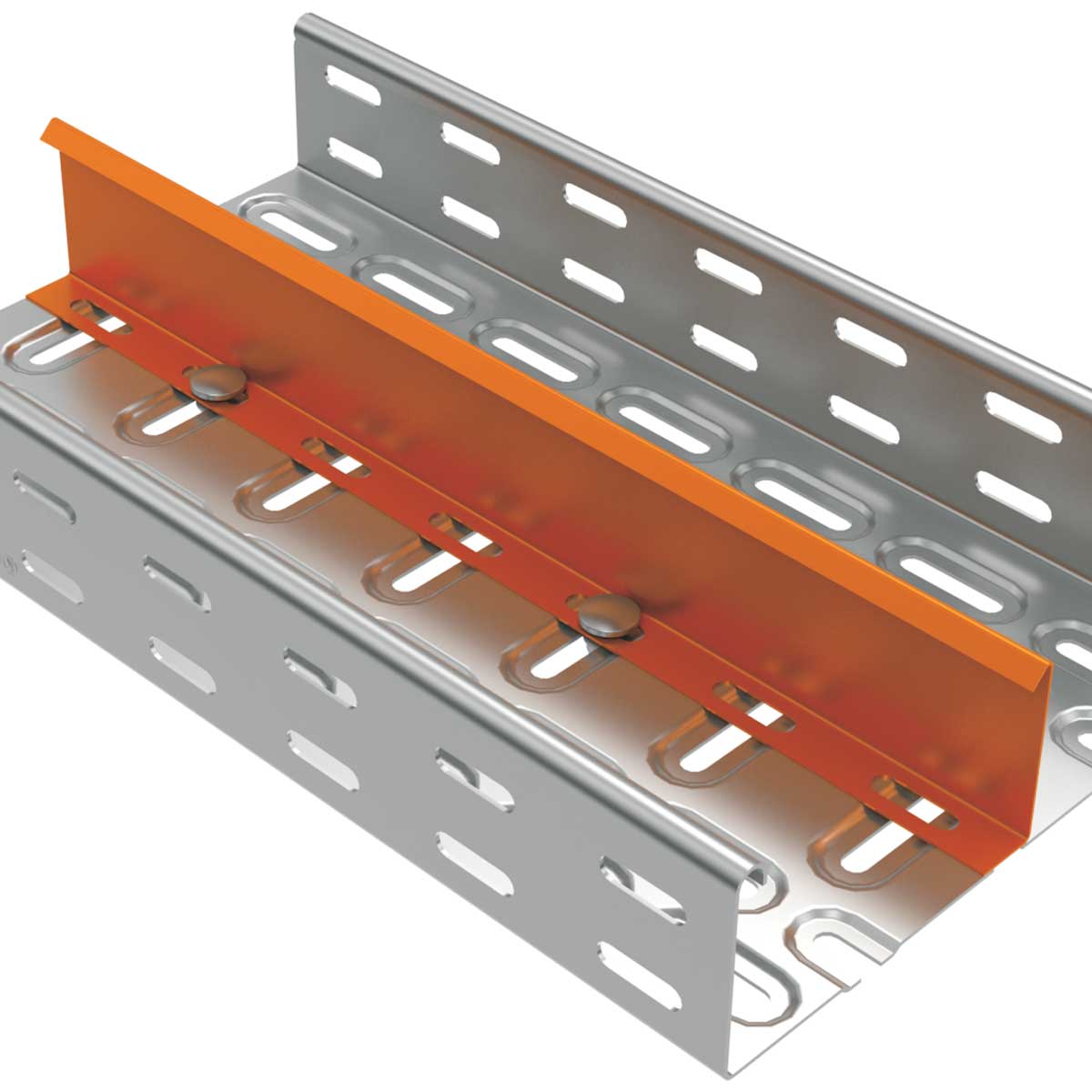

Upevnenie prepážky sa vykonáva pomocou skrutiek NSM 6X10, 2 ks na 1 meter. Prepážka slúži na priestorové oddelenie káblov v káblových žľaboch. Zároveň slúži na oddelenie jednotlivých druhov vedenia z hľadiska elektrickej kompatibility. Pre tento účel je odporúčané použitie veka a tým vytvorenie uzatvoreného tieneného priestoru.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
