Oblúk stoupajúci 90°

SO 90X60X200_F

2D
3D

Prílohy a certifikácie

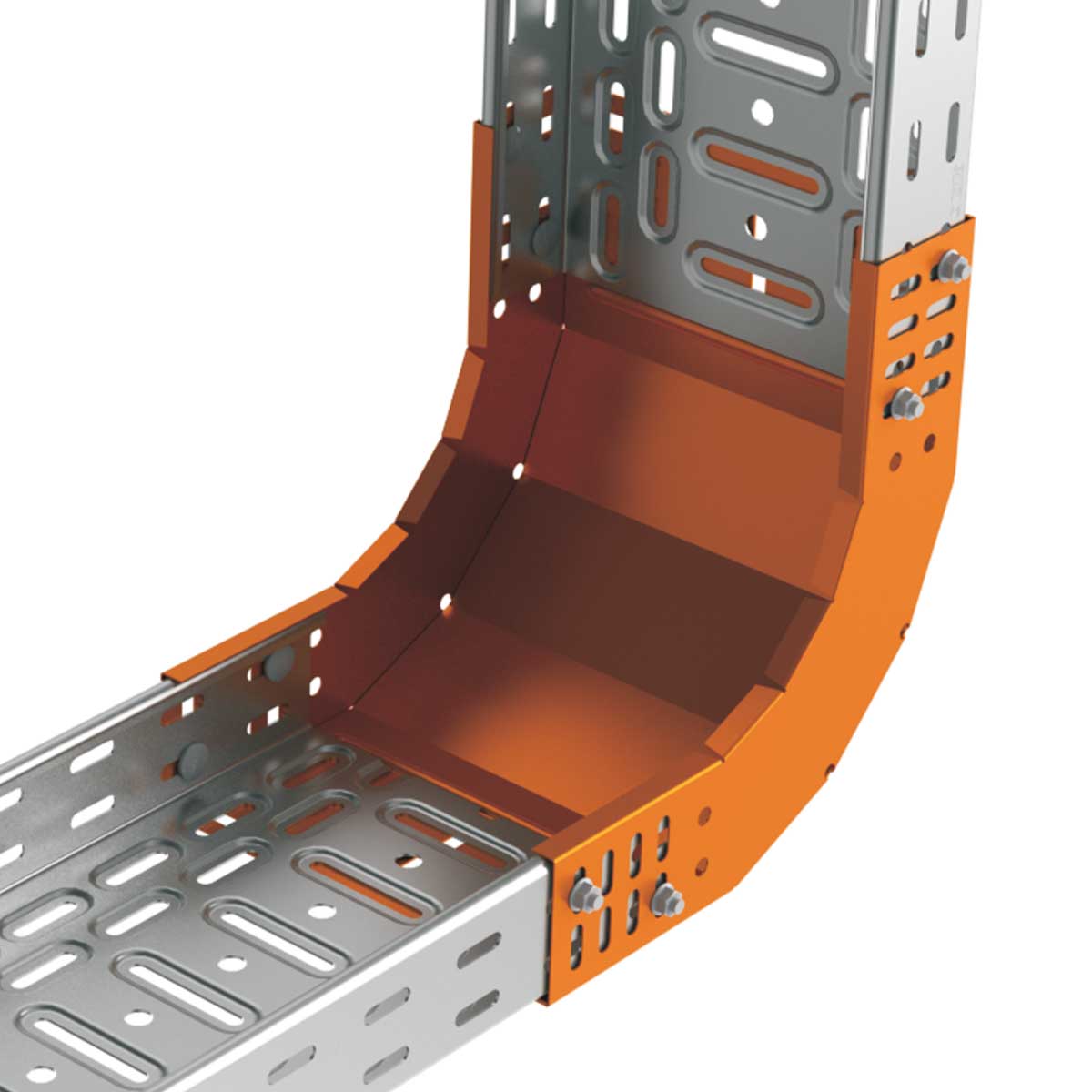

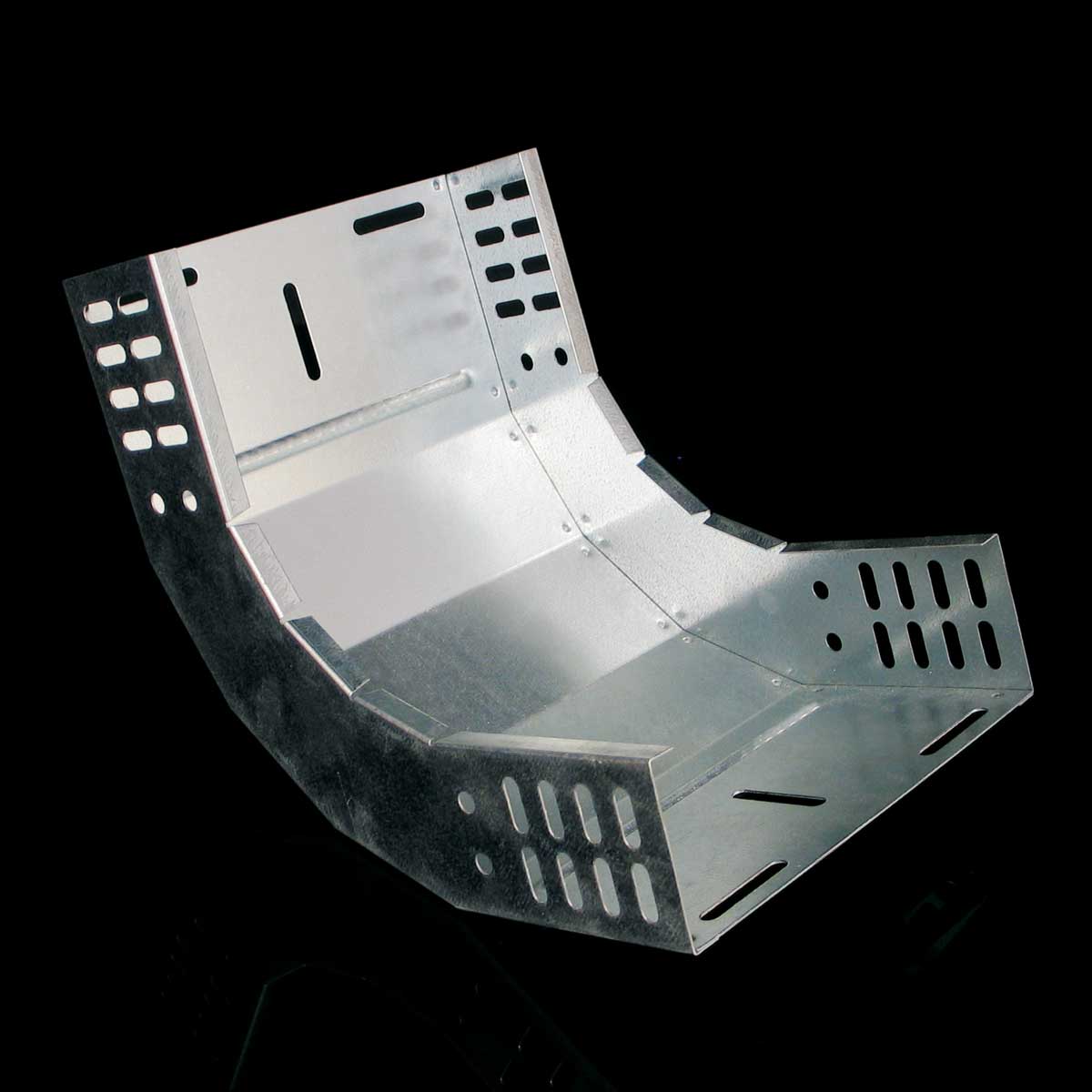

Ilustračný obrázok

SO 90X60X200_F

SO 90X60X200_F

SO 90X60X200_F

To download 3D models, please login or create an account and request access.

Dátový list
SO_CZ
SO_PO_CZ
SO_EN
SO_PO_EN
SO_SK

Certifikácia
Certifikát ESČ
Prohlášení RoHS
Prohlášení o shodě
Prohlášení REACH
Declaration RoHS
Declaration REACH
Conformity declaration
Certificate ESČ
Prehlásenie o zhode

Požiarna certifikácia
Prohlášení o shodě
Protokol o certifikaci
Certifikát
Protokol o certifikaci DIN
Certifikát DIN
Stavební technické osvědčení
Prohlášení o shodě DIN
Certificate DIN
Certification report DIN
Conformity declaration DIN
Prehlásenie o zhode

EAN kód	8595057650695
Colná nomenklatúra	73089059
Váha	1,1940 kg/ks
Povrchová úprava	žiarový zinok ponorom
Teplotná odolnosť	-50 - 150 °C
Funkčnosť pri požiari	P90-R, E90, PS90
Vyhovuje normám	ČSN EN 61537
Normy požiarnej odolnosti	ČSN 73 0895, DIN 4102-12, STN 92 0205
Hrúbka plechu	1 mm
Počet skrutiek pre spojenie	10

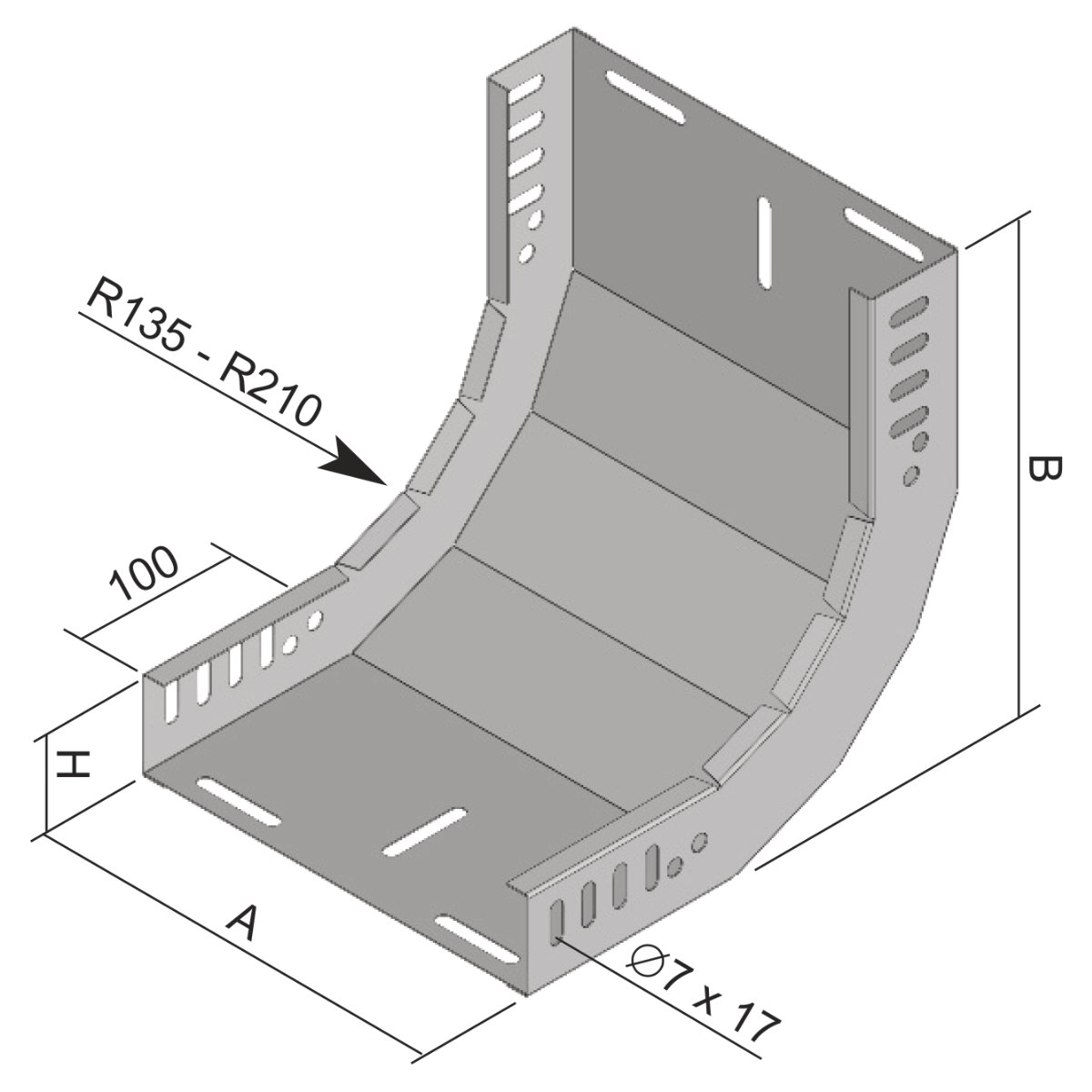

Rozmer A	203 mm
Rozmer B	245 mm
Rozmer H	65 mm
Pre šírku žľabu	200 mm
Pre výšku žľabu	60 mm

Upevnenie spoja sa vykonáva skrutkou NSM 6X10.

Poznámka k systémom so zachovaním funkčnosti pri požiari:

Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
