NIXO90_SK
| EAN kód | 8595057671492 |
| Colná nomenklatúra | 73089059 |
| Váha | 3,0700 kg/ks |
| Povrchová úprava | nerezová oceľ AISI 304 |
| Teplotná odolnosť | -50 - 150 °C |
| Vyhovuje normám | ČSN EN 61537 |
| Hrúbka plechu | 0,8 mm |
| Počet skrutiek pre spojenie | 8 |

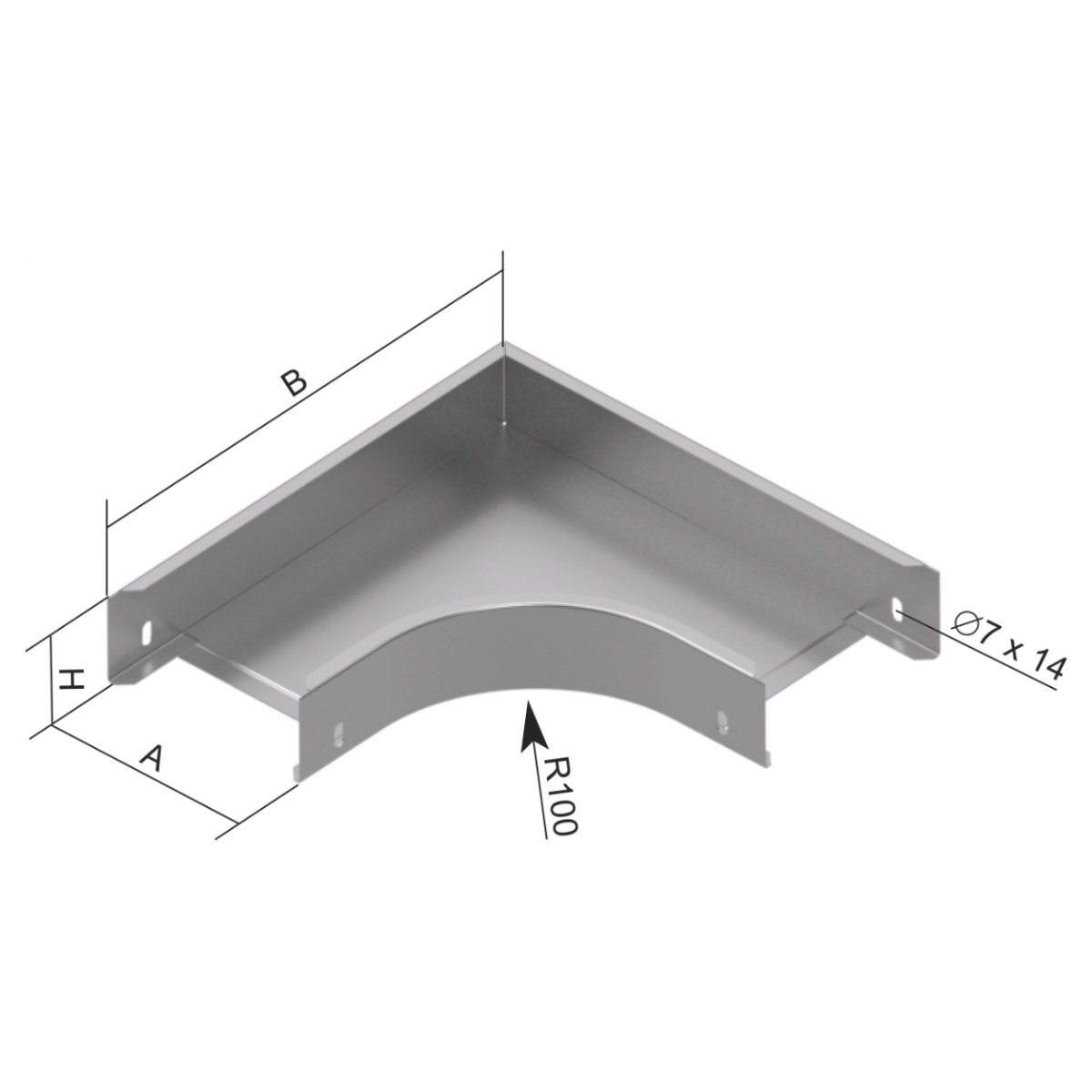

| Rozmer A | 503 mm |
| Rozmer B | 663 mm |
| Rozmer H | 102 mm |
| Pre šírku žľabu | 500 mm |
| Pre výšku žľabu | 100 mm |

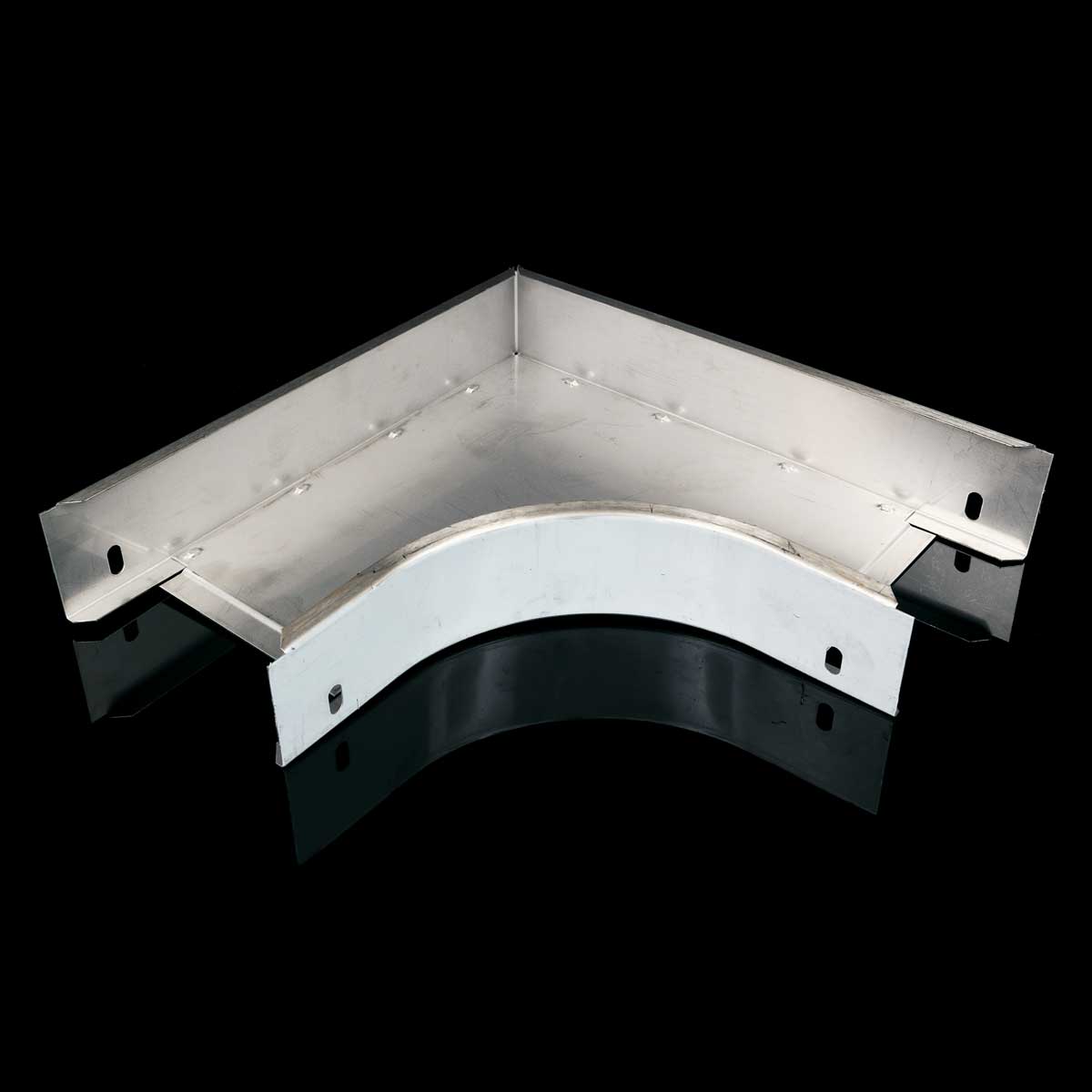

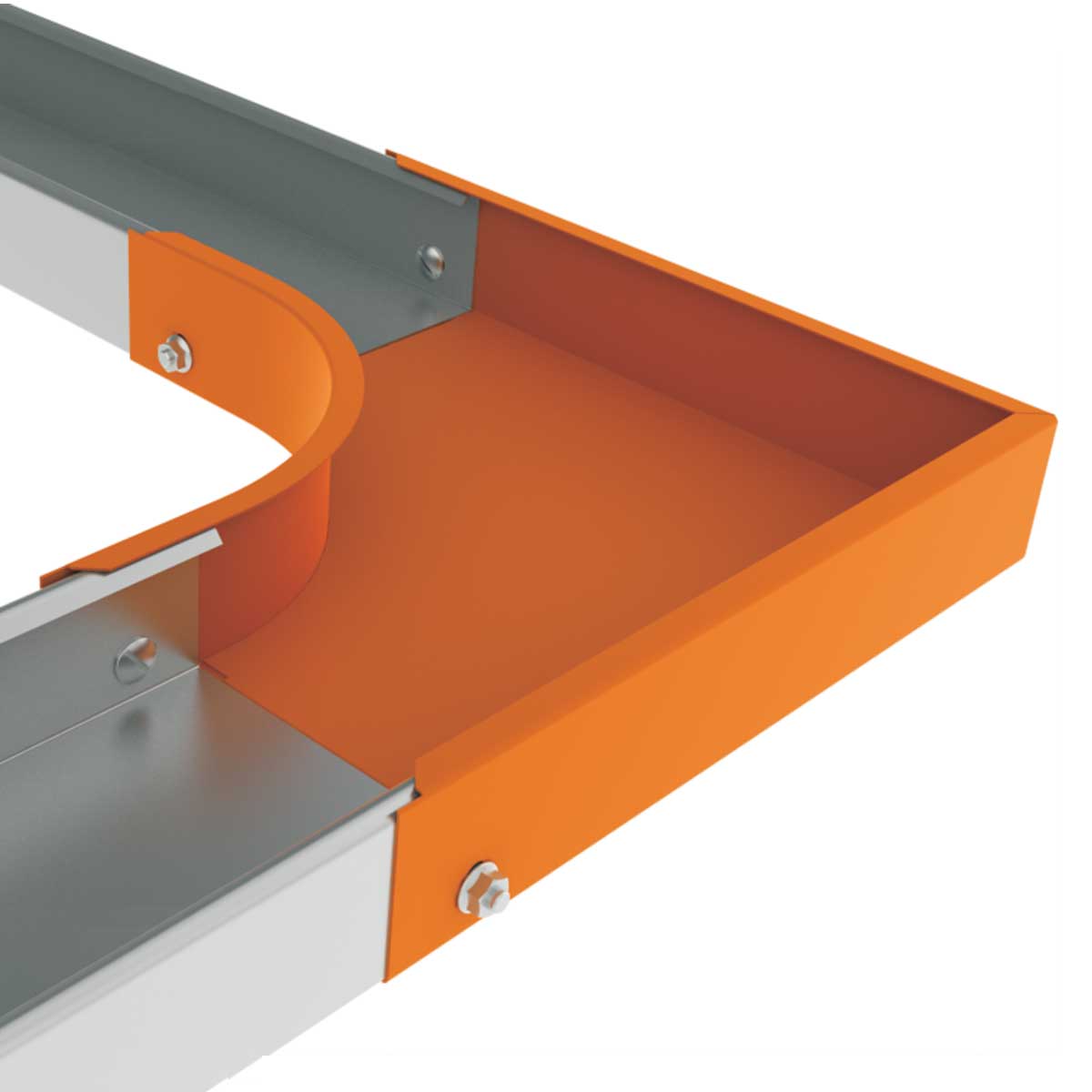

Oblúk slúži na vytvorenie odbočenia trasy o 90° v horizontálnom smere. Spojenie sa vykonáva priamym nasunutím káblového žľabu do tvarovky a následným zaistením skrutky NIXSM 6X10. U oblúka je vonkajší pravý uhol bočných strán nahradený skosením.
