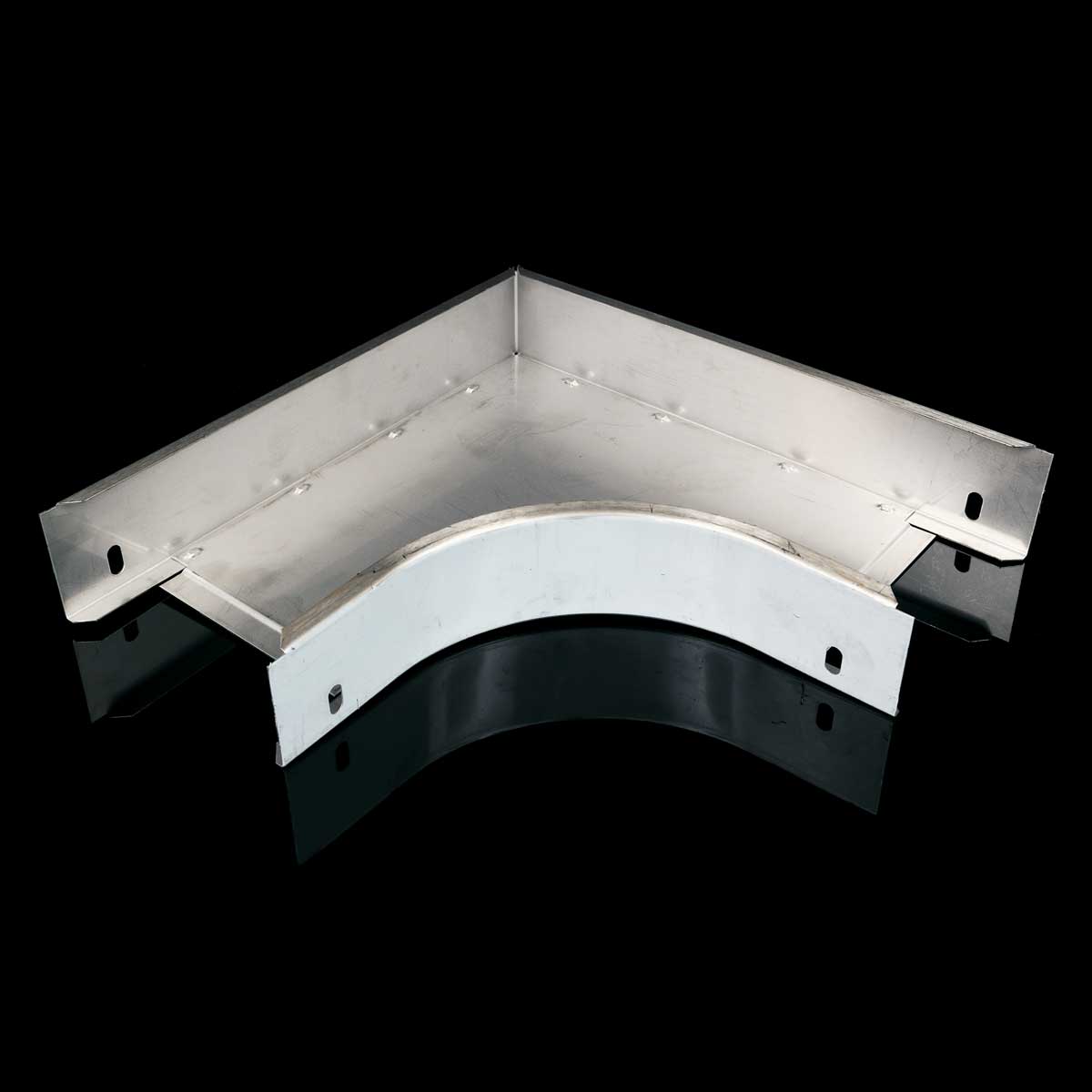

Ilustračný obrázok
To download 3D models, please login or create an account and request access.
NIXO90_CZ
| EAN kód | 8595057671546 |
| Colná nomenklatúra | 73089059 |
| Váha | 0,4510 kg/ks |
| Povrchová úprava | nerezová oceľ AISI 304 |
| Teplotná odolnosť | -50 - 150 °C |
| Vyhovuje normám | ČSN EN 61537 |
| Hrúbka plechu | 0,8 mm |
| Počet skrutiek pre spojenie | 4 |

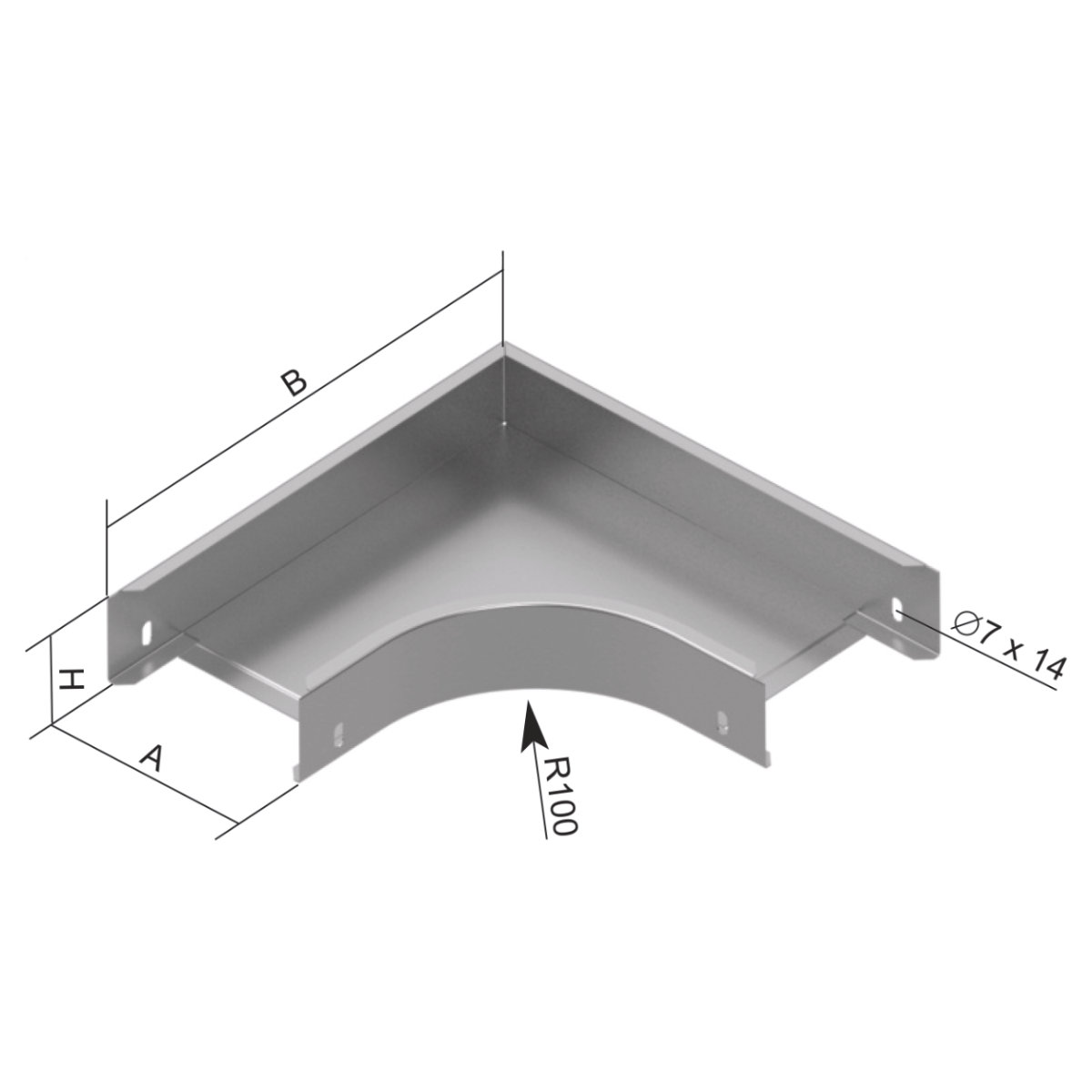

| Rozmer A | 65 mm |
| Rozmer B | 225 mm |
| Rozmer H | 52 mm |
| Pre šírku žľabu | 65 mm |
| Pre výšku žľabu | 50 mm |

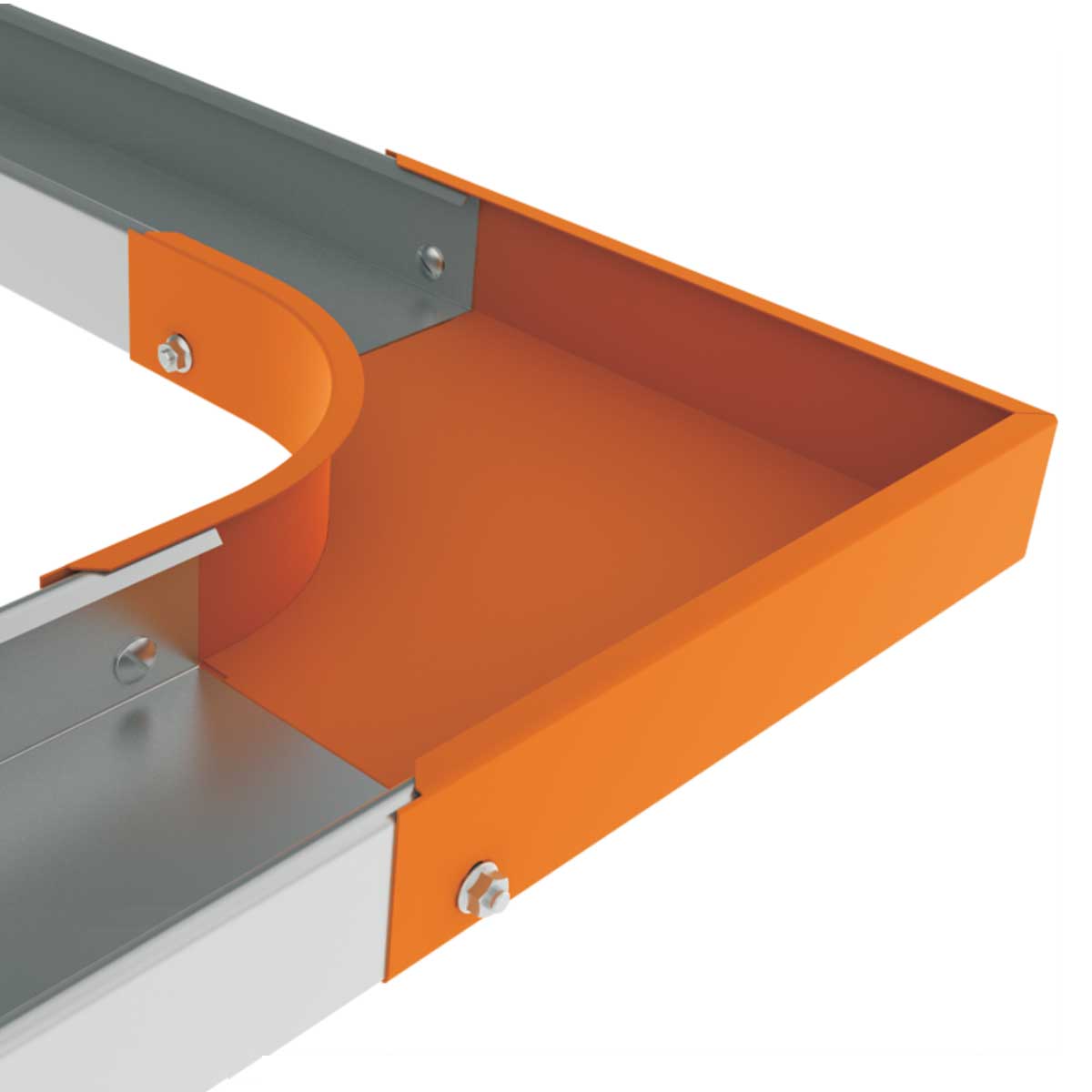

Oblúk slúži na vytvorenie odbočenia trasy o 90° v horizontálnom smere. Spojenie sa vykonáva priamym nasunutím káblového žľabu do tvarovky a následným zaistením skrutky NIXSM 6X10.
